Lomas 5 de Mayo
1er etapa de construcción: 100.0m²

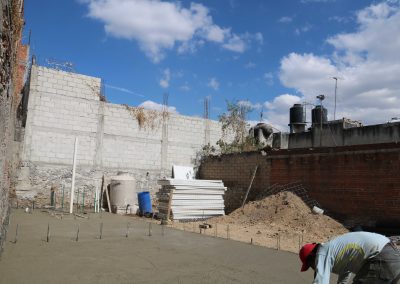

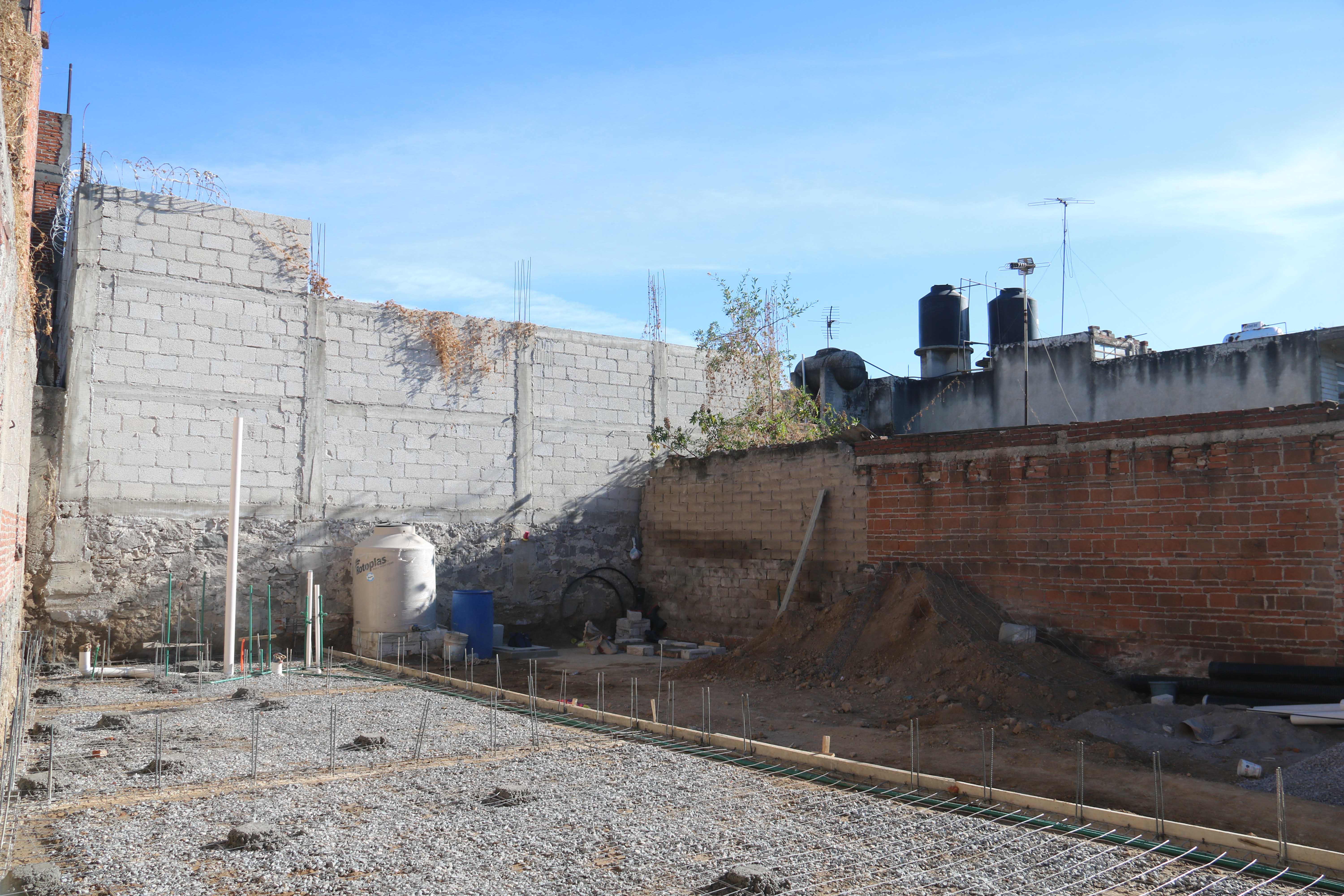

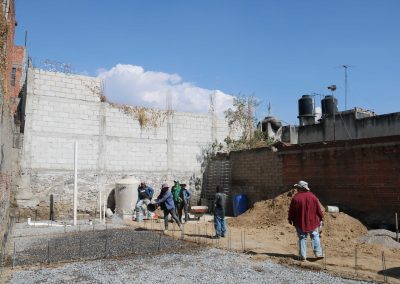

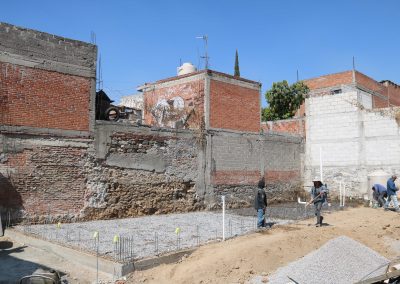

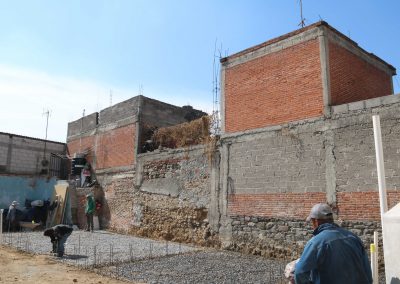

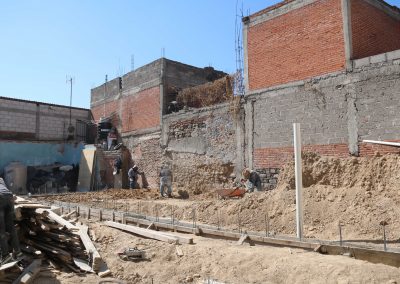

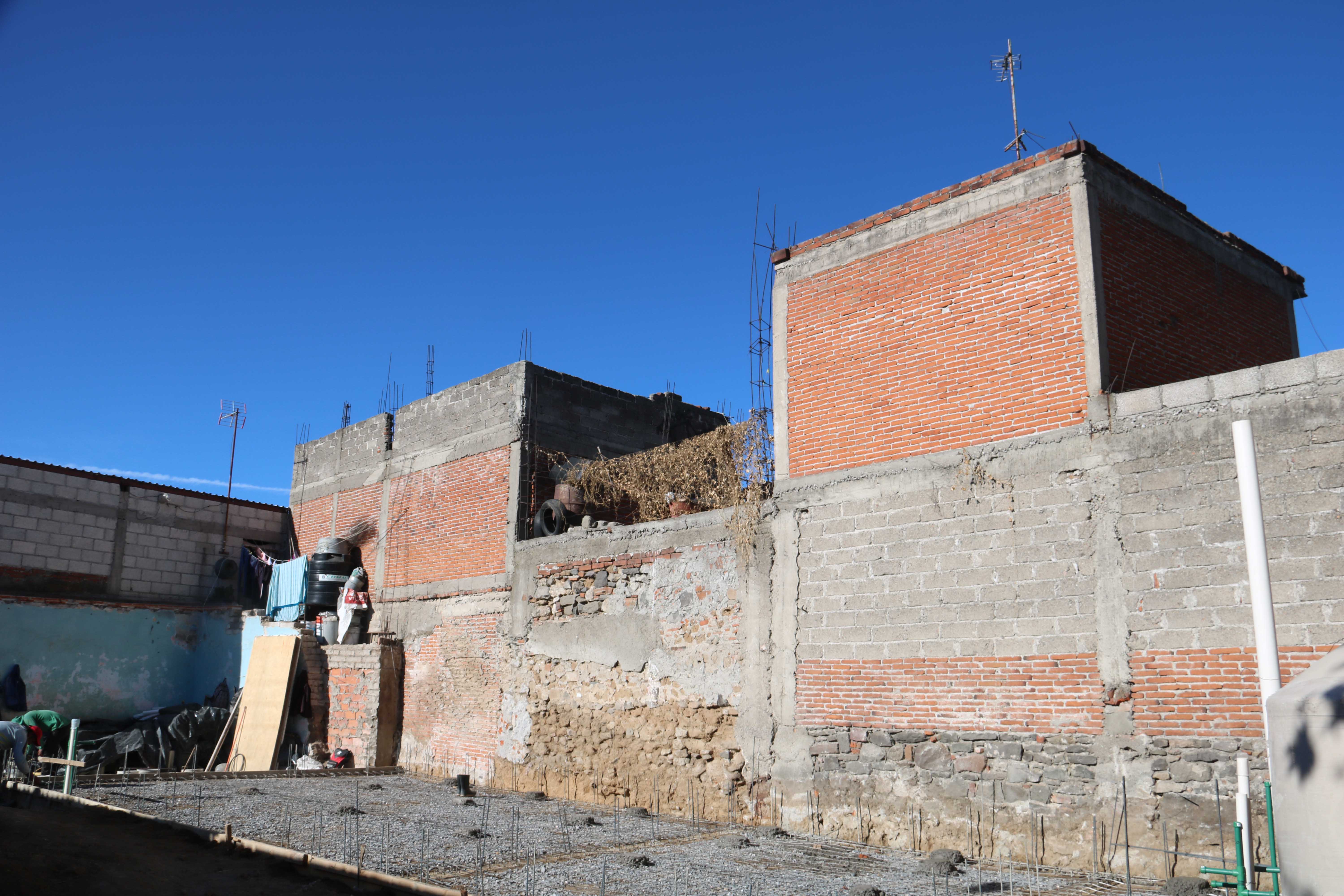

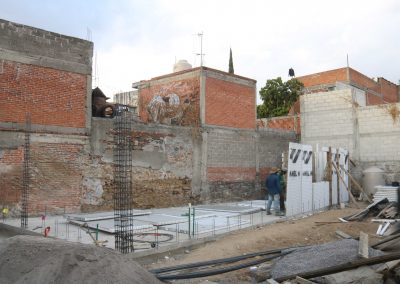

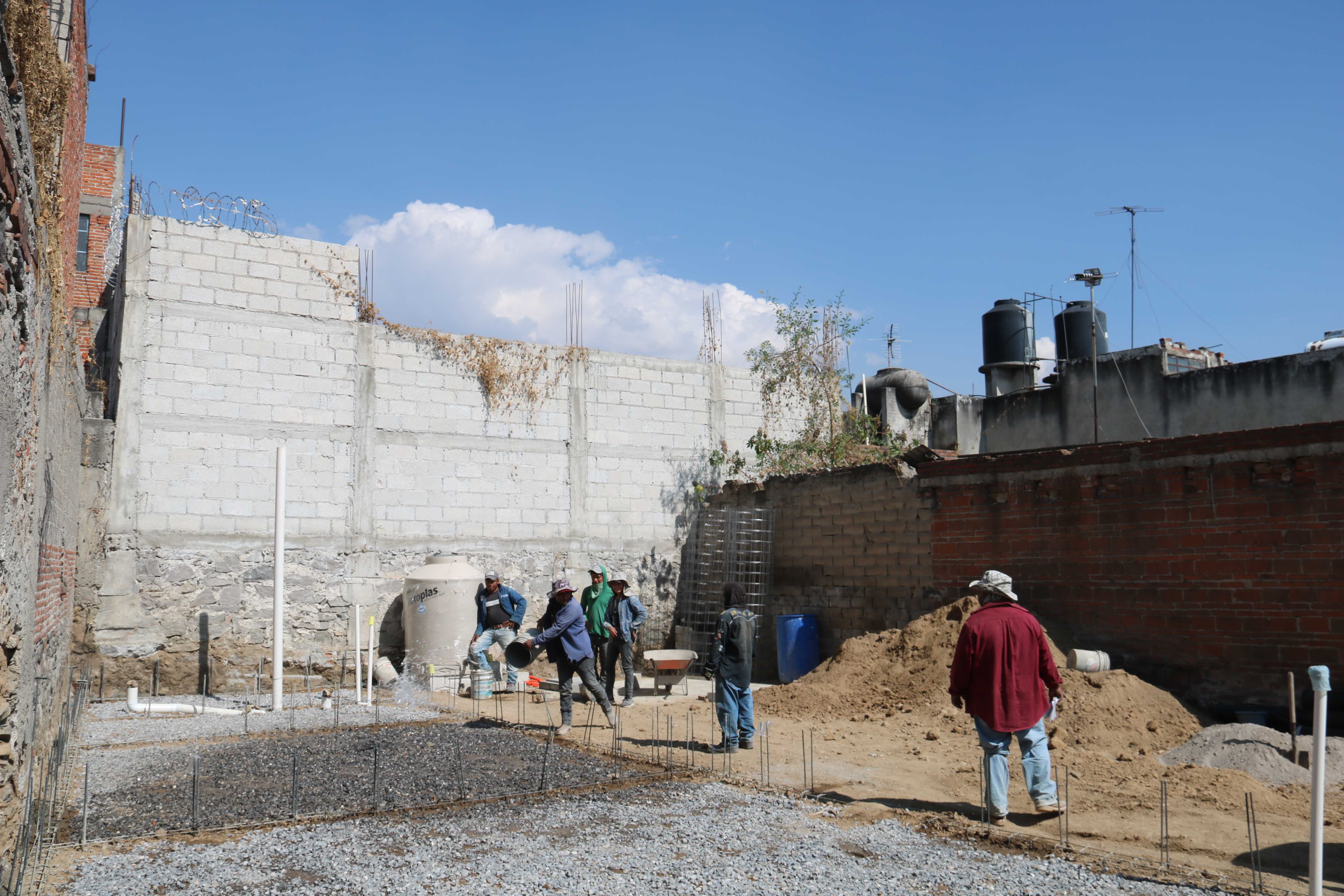

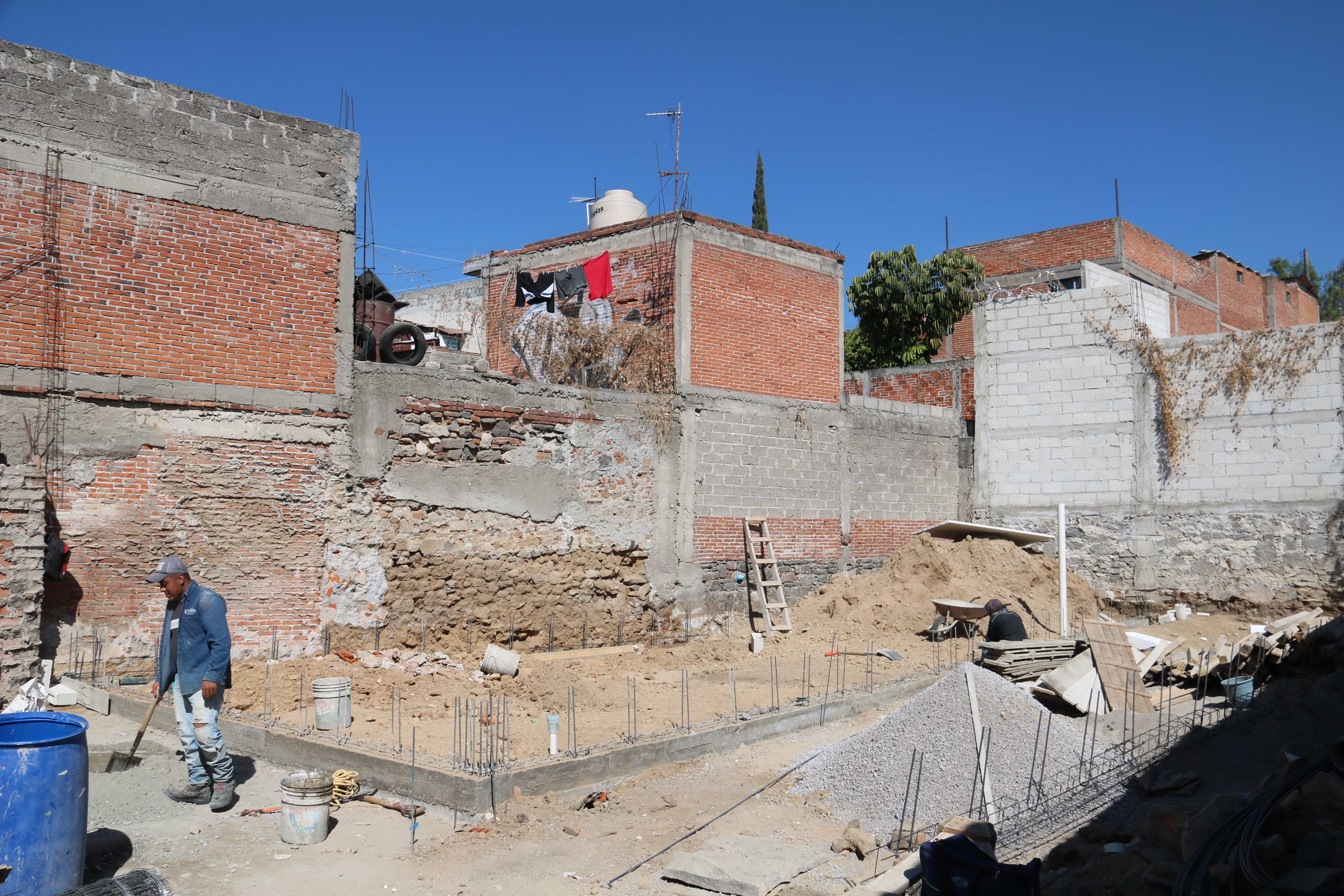

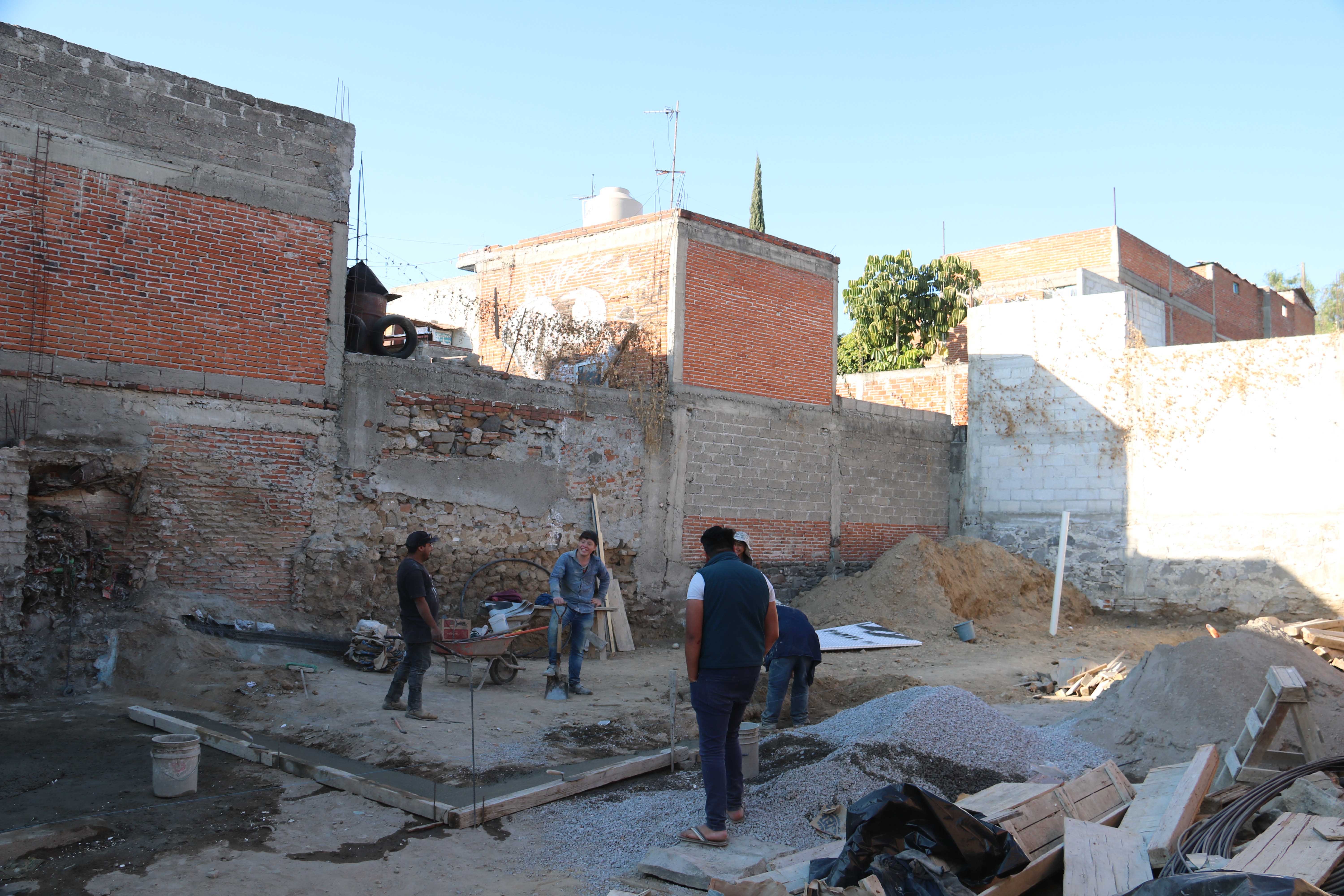

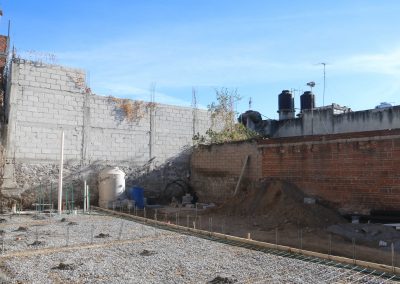

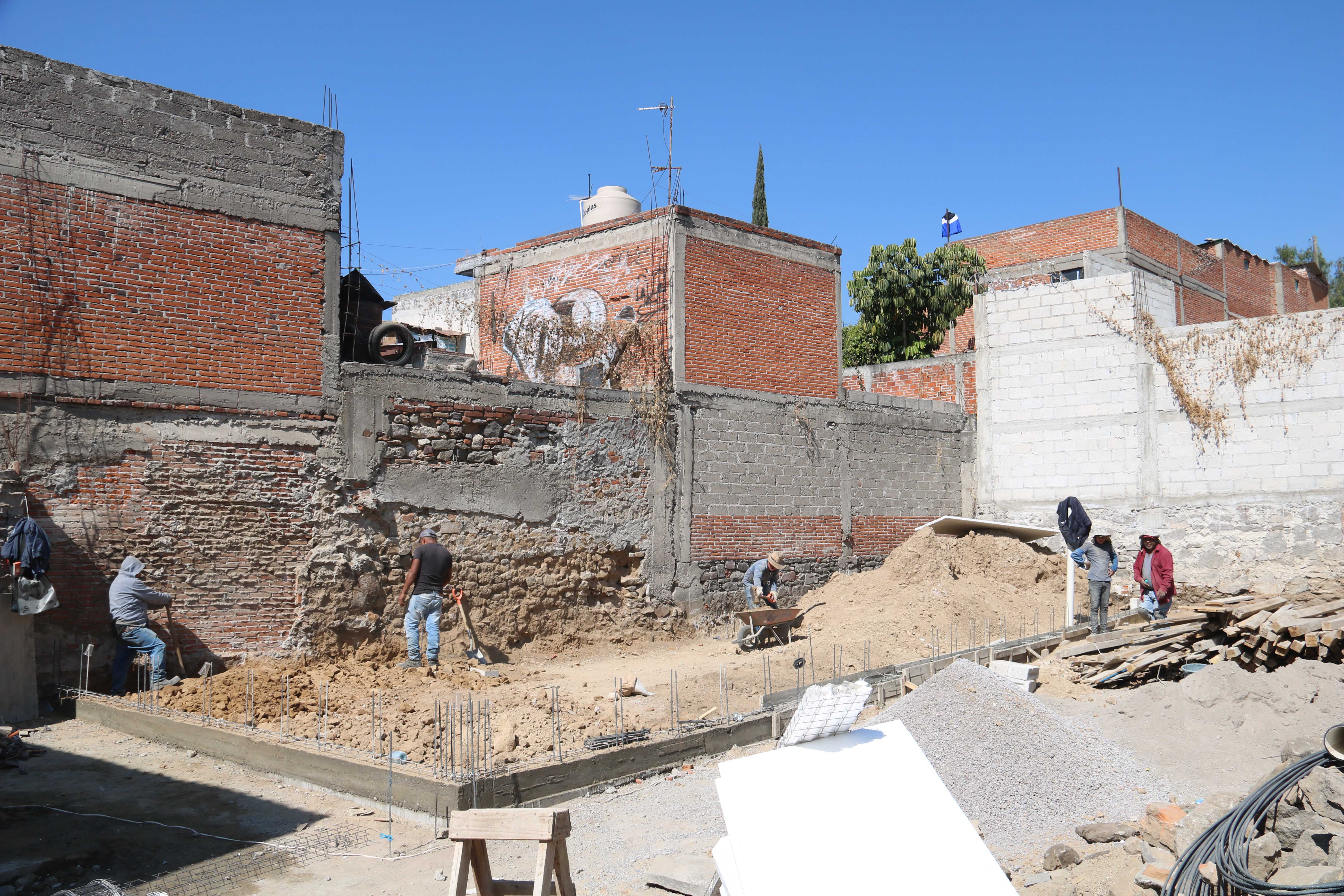

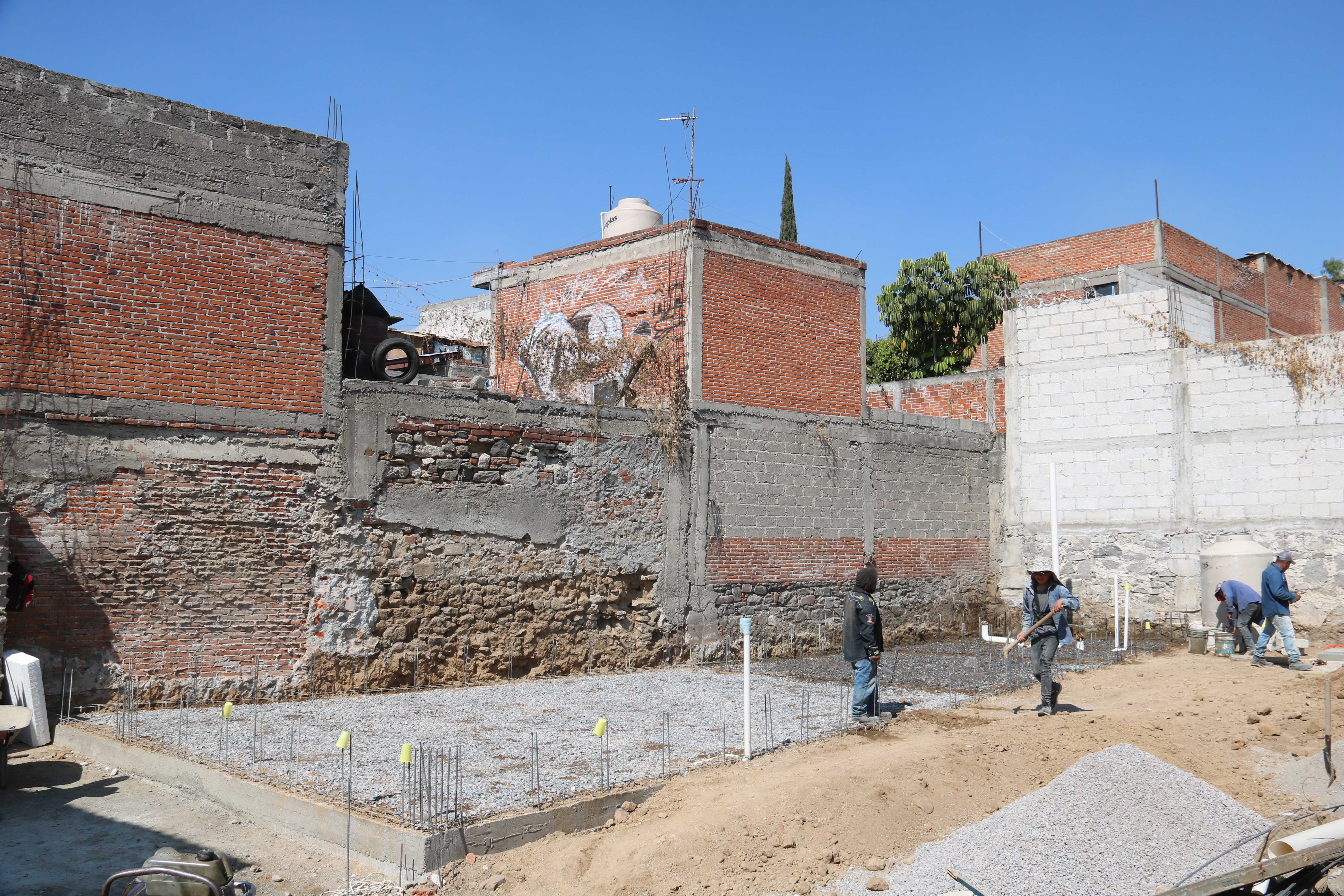

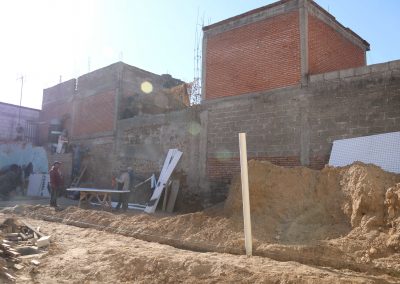

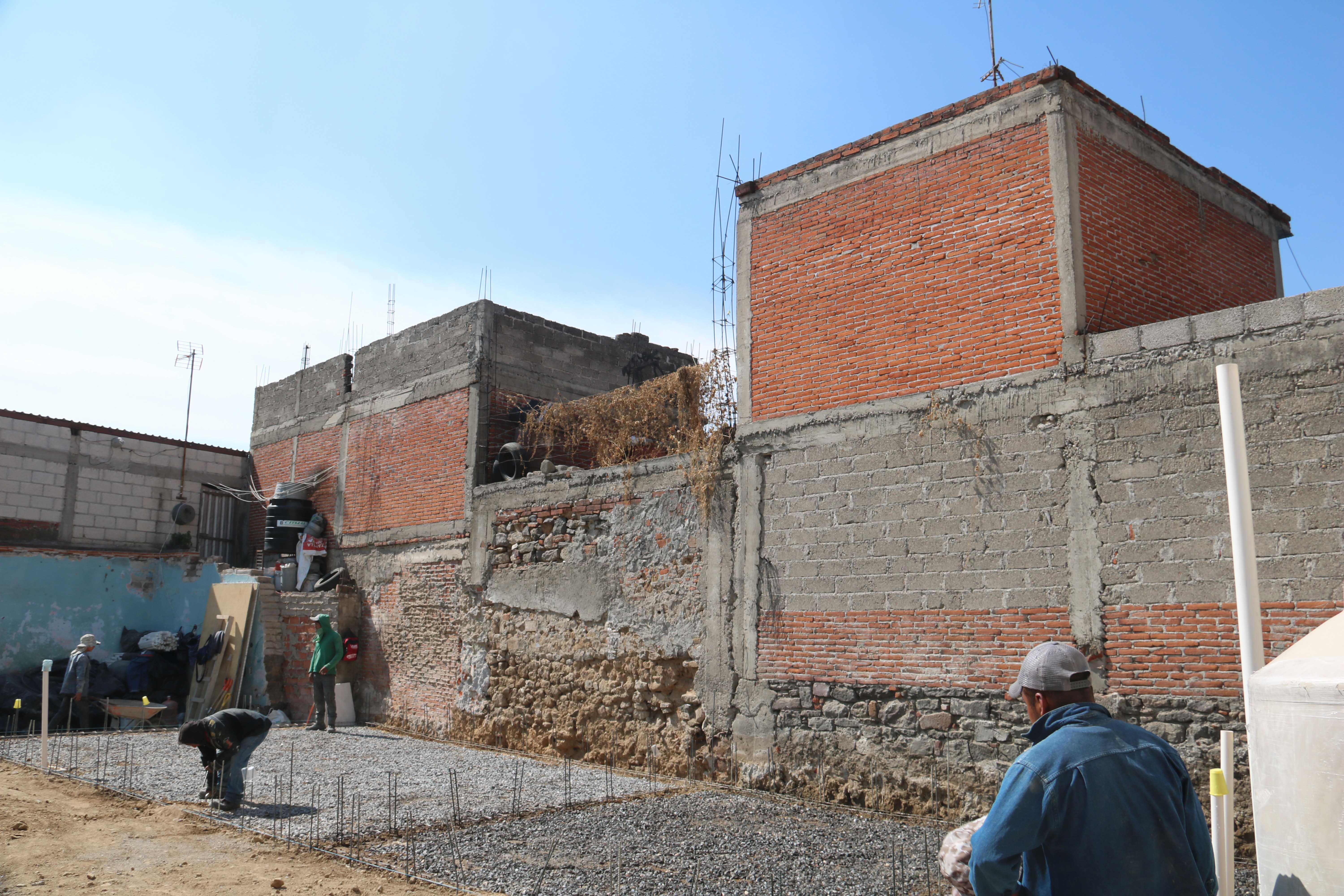

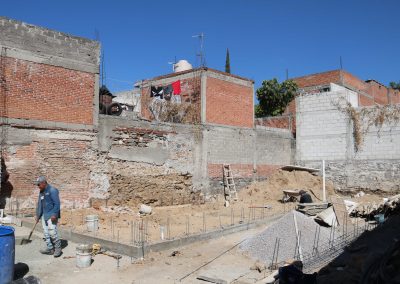

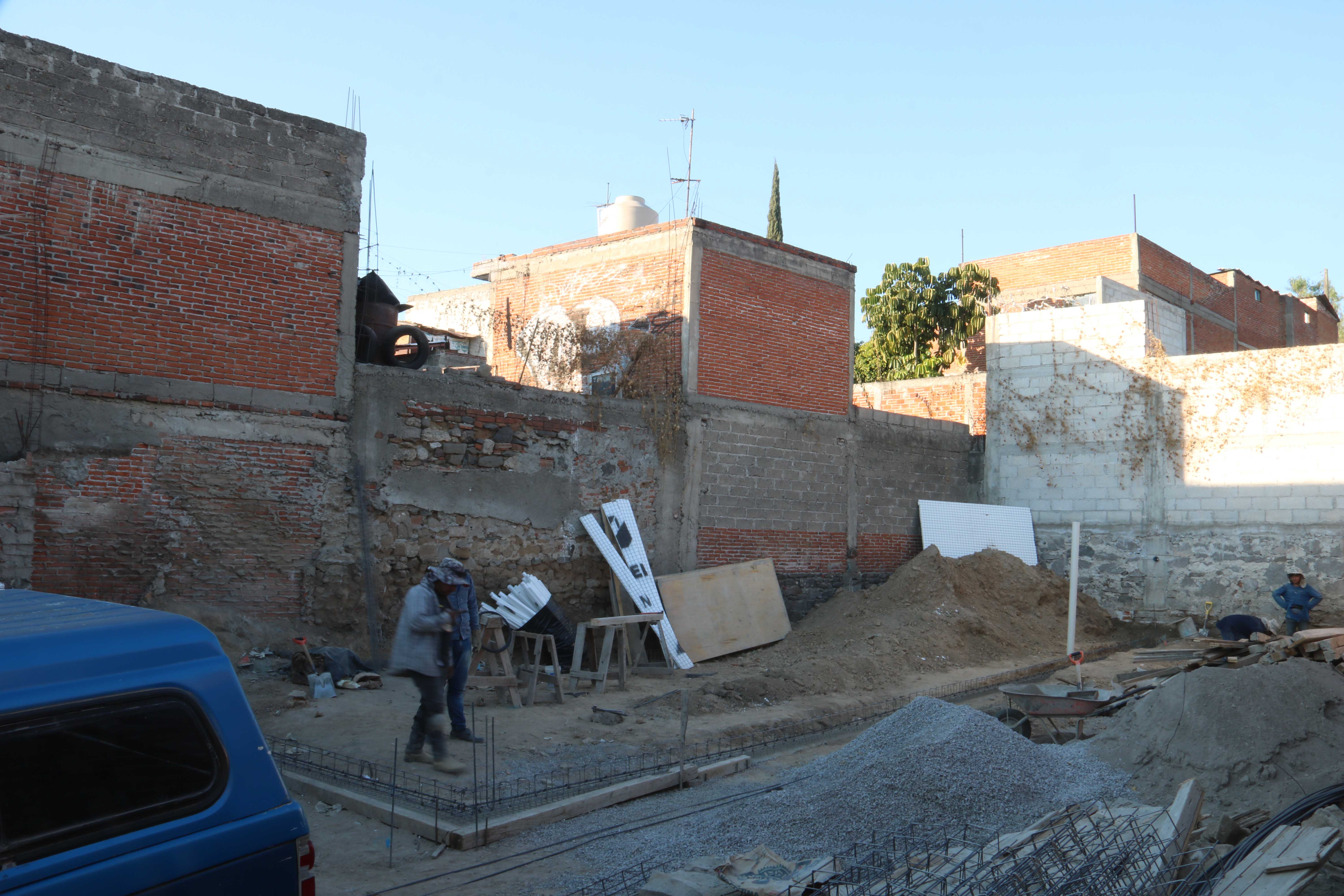

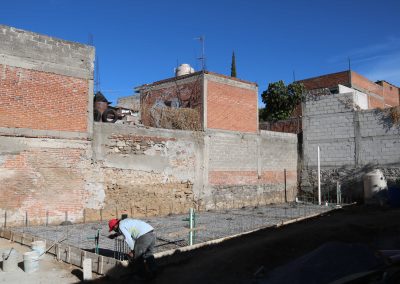

Construcción desde losa de cimentación para soportar 2 niveles.

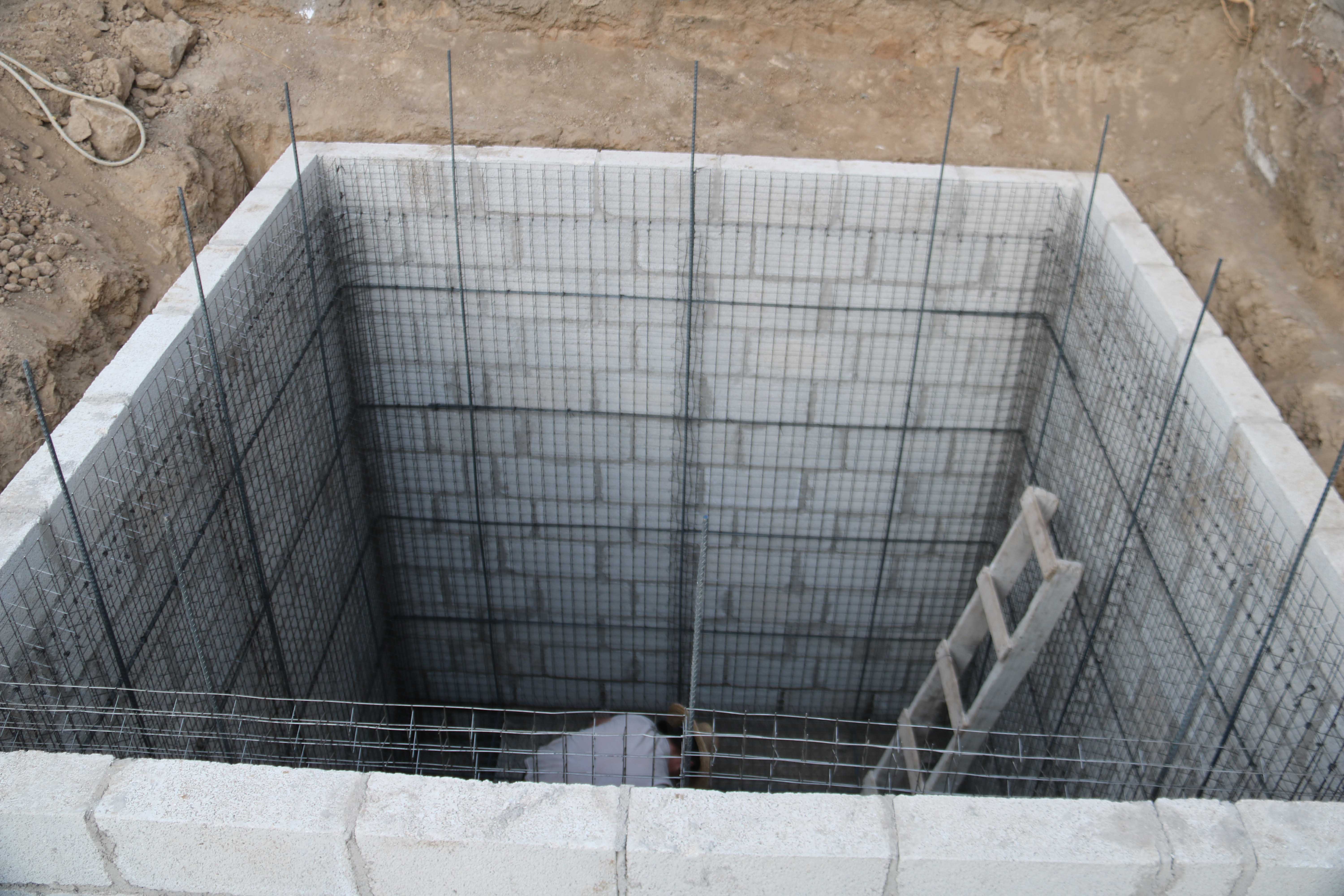

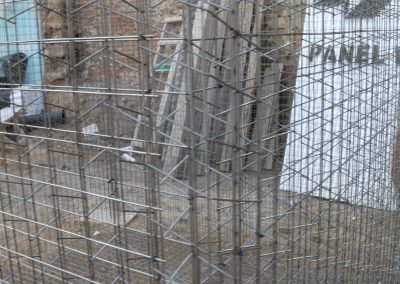

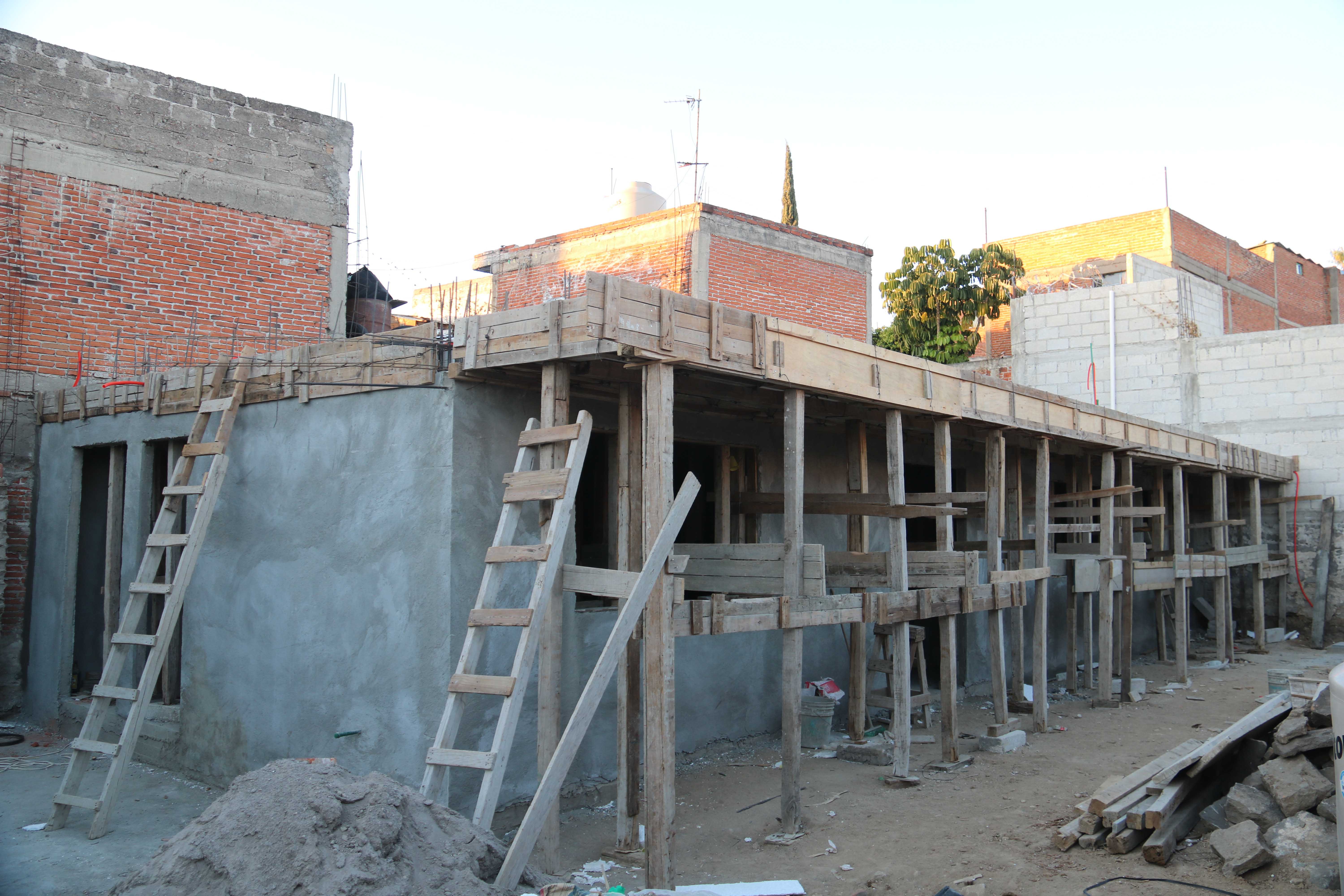

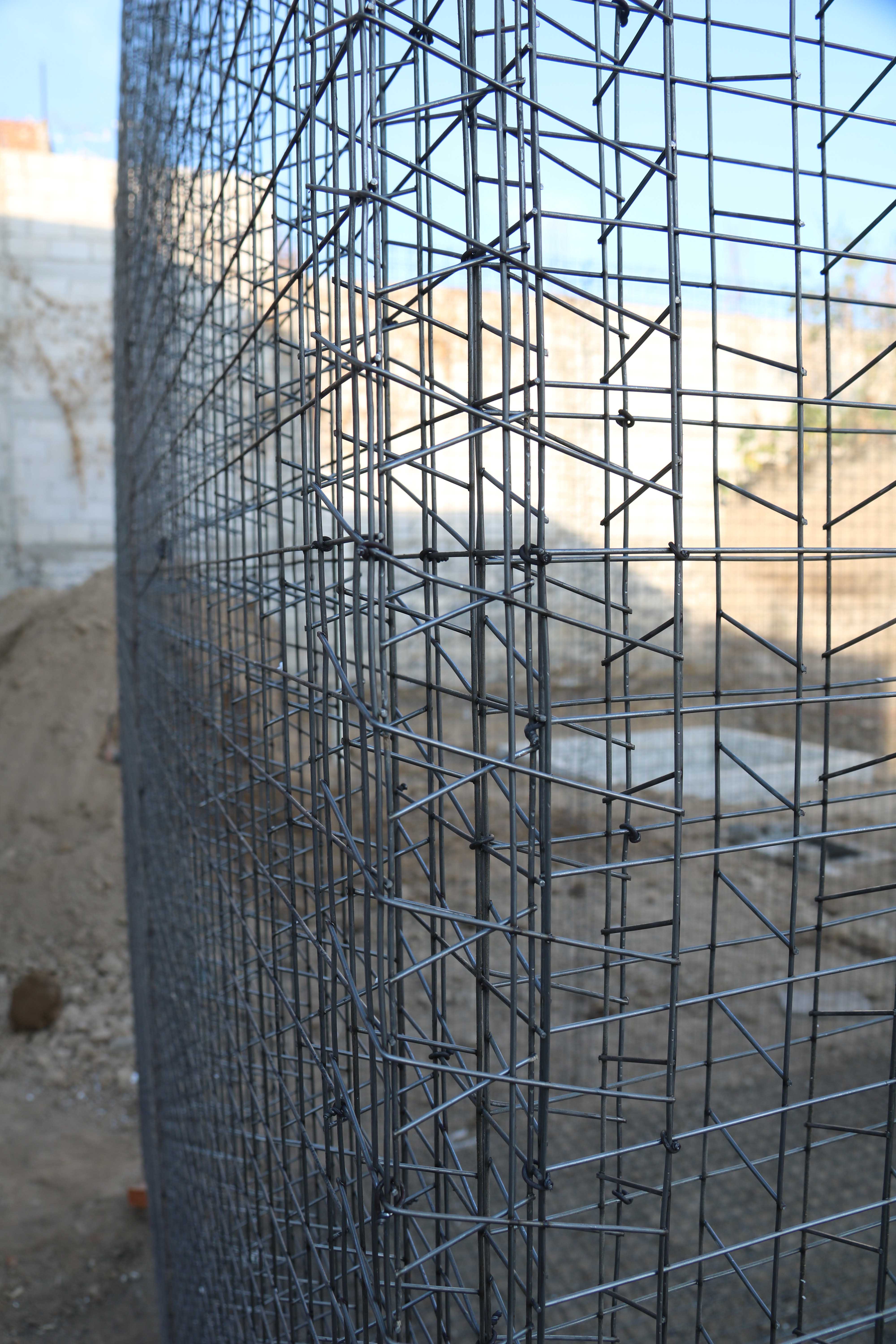

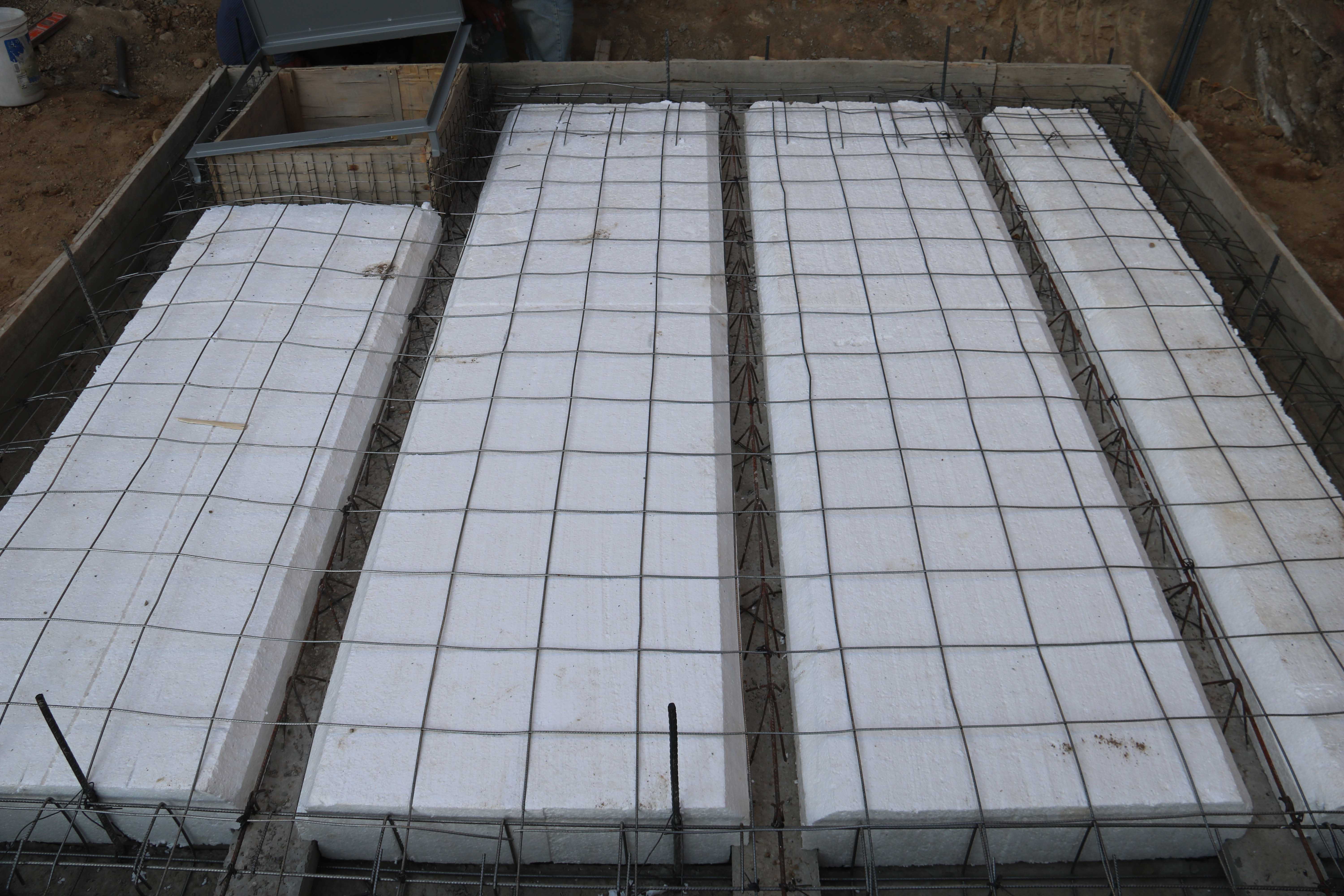

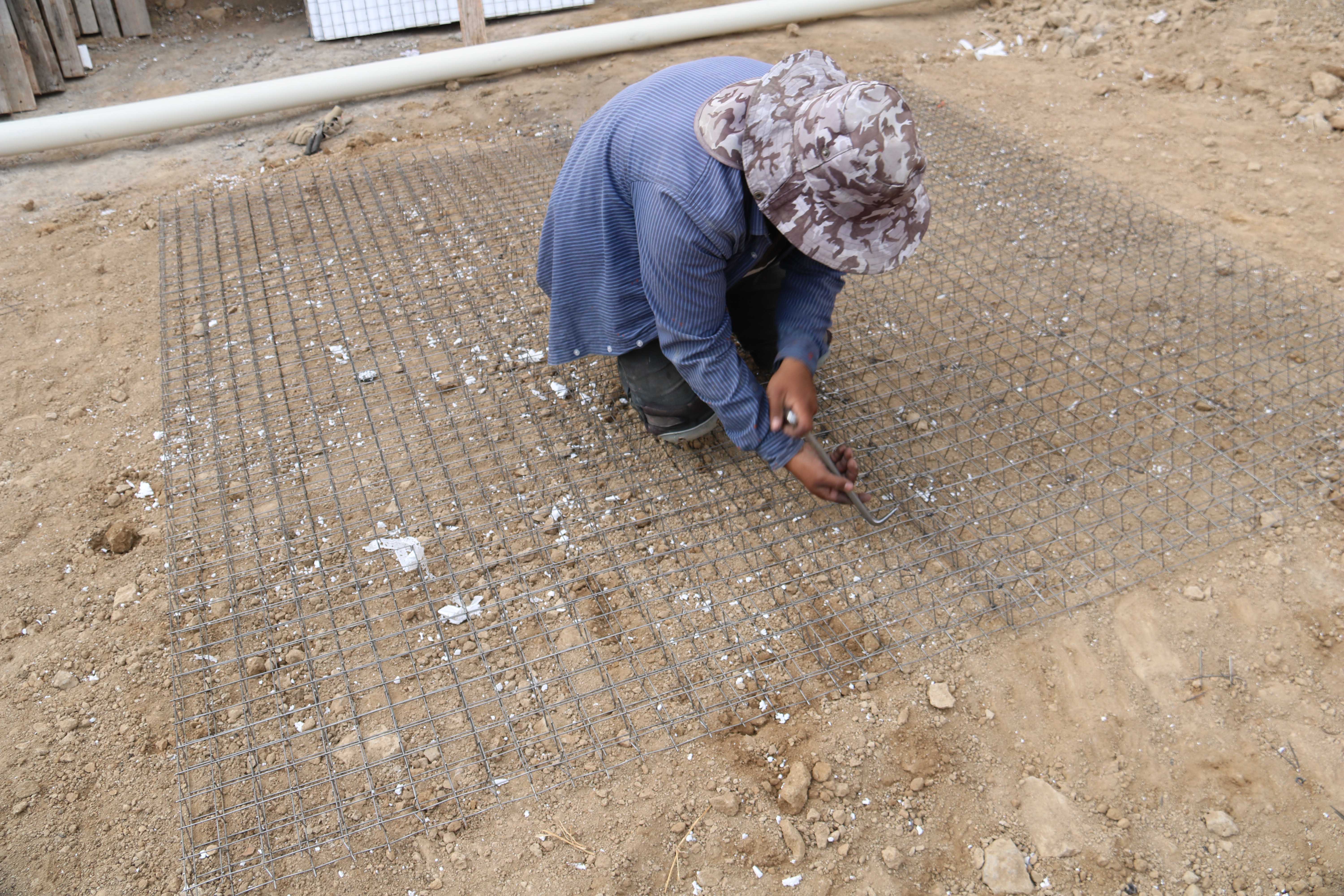

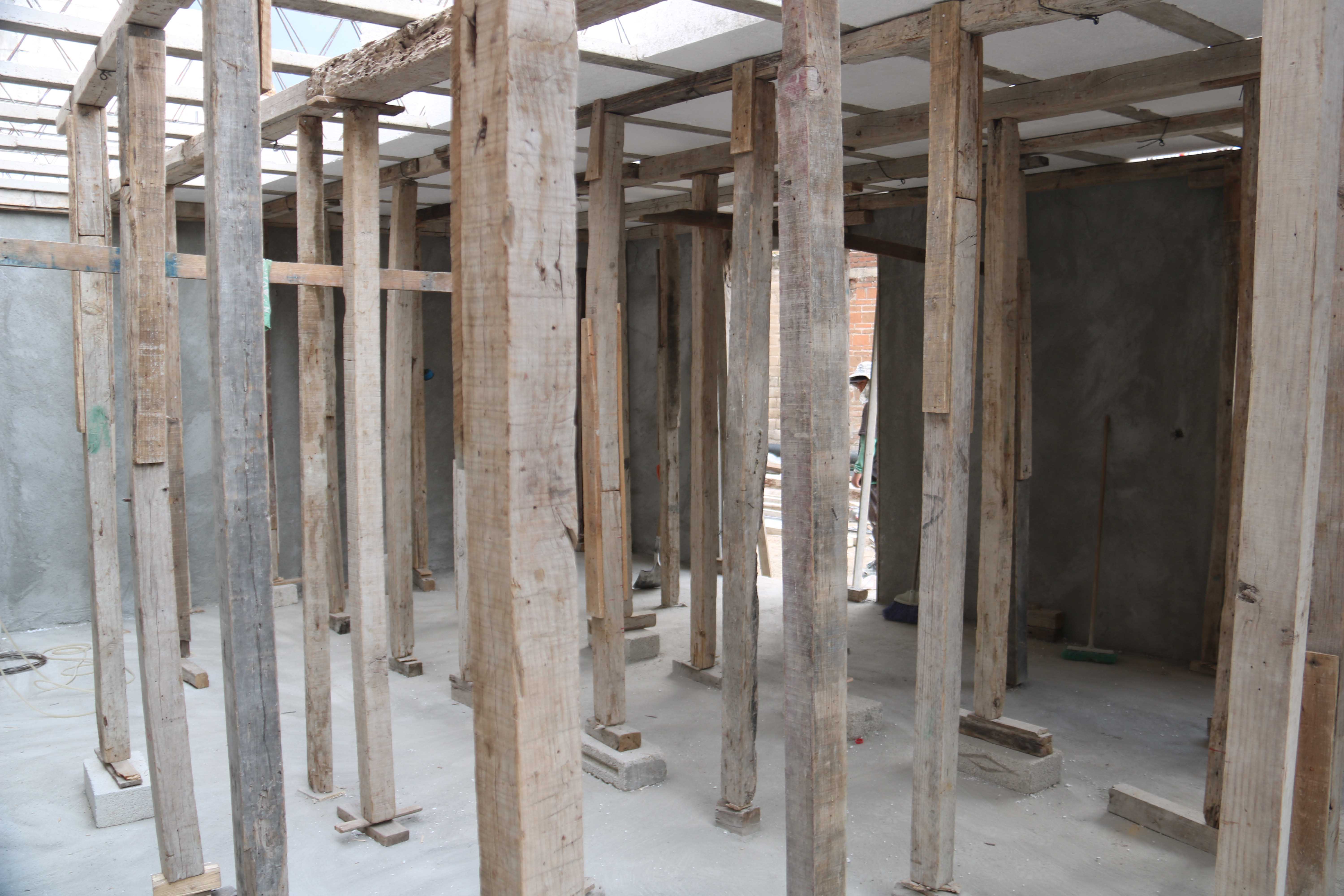

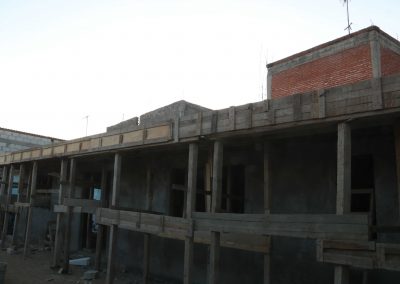

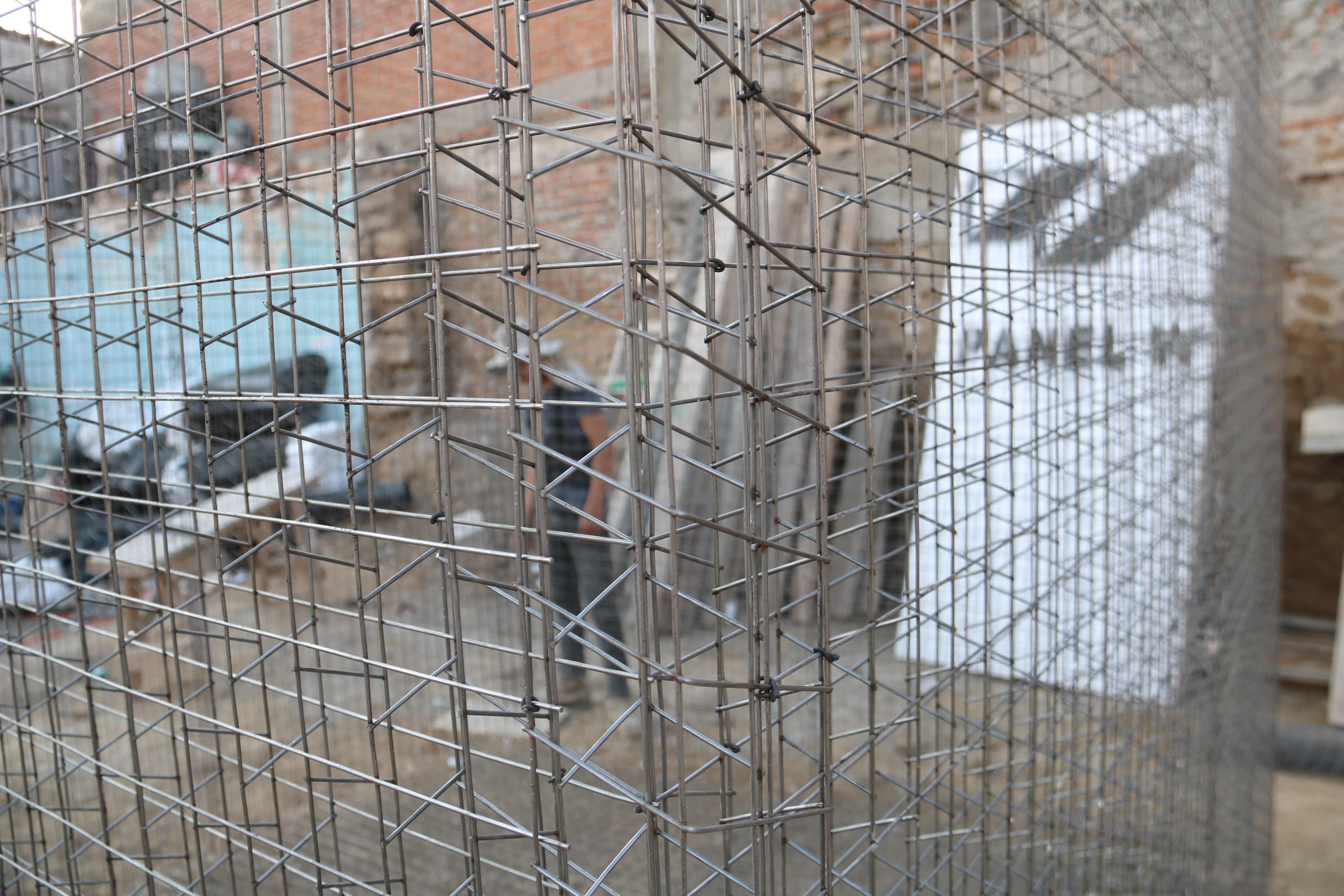

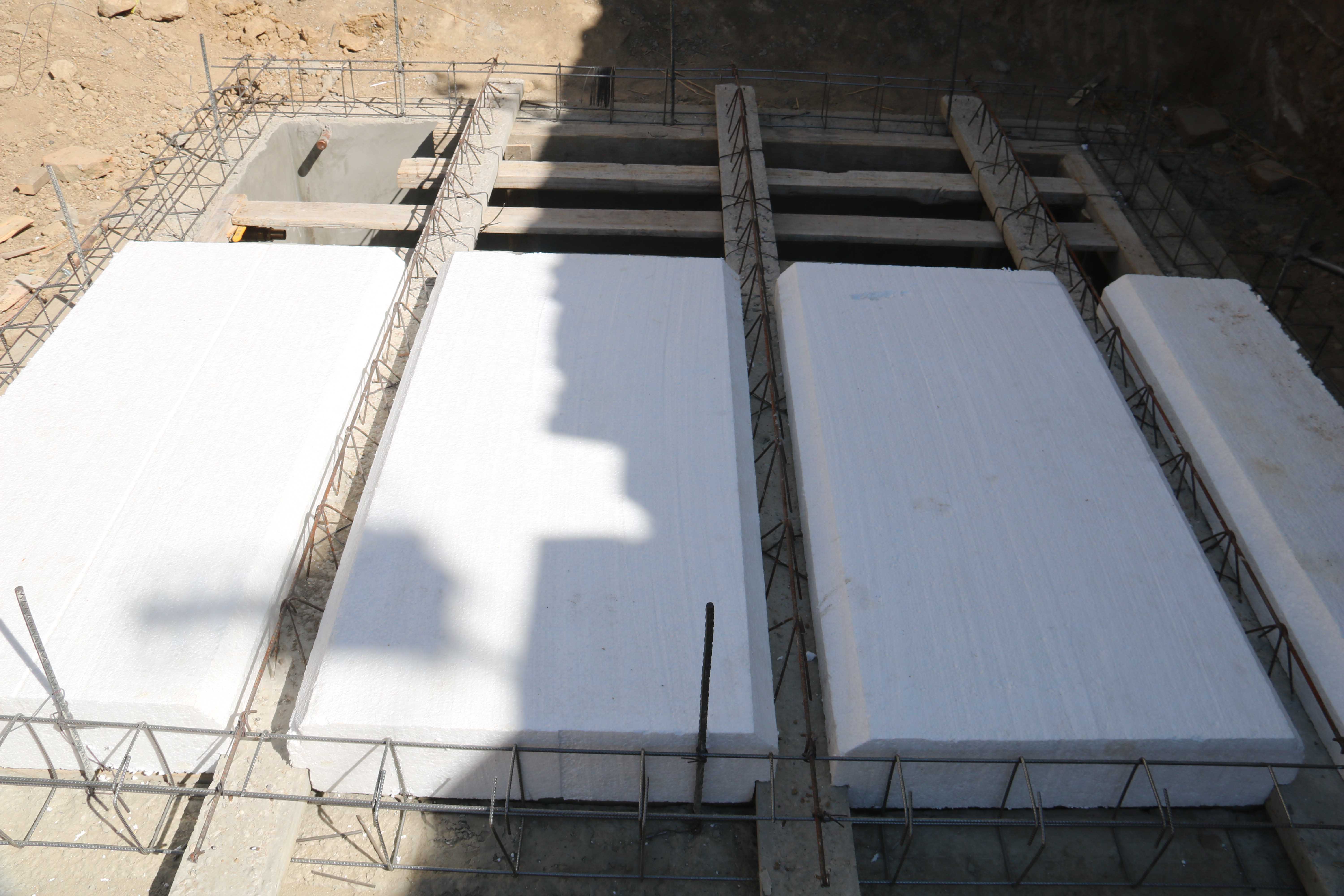

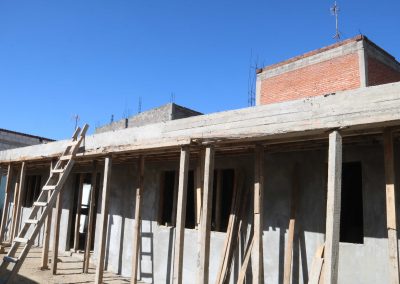

Incluida cisterna de 13,500lts con Panel W Estruc. mod PS2 “desnudo” (sin poliestireno) colado con concreto y losa a base de vigueta de concreto y acero con bovedilla de poliestireno:

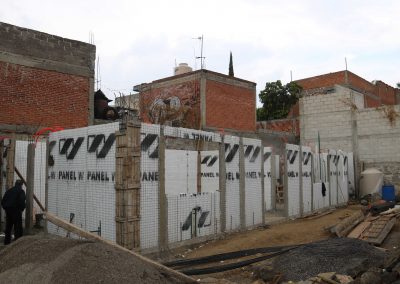

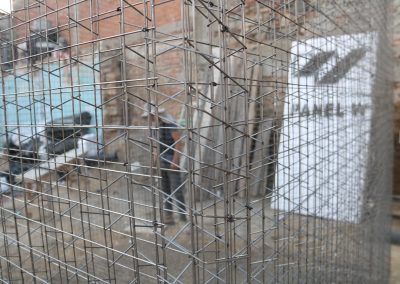

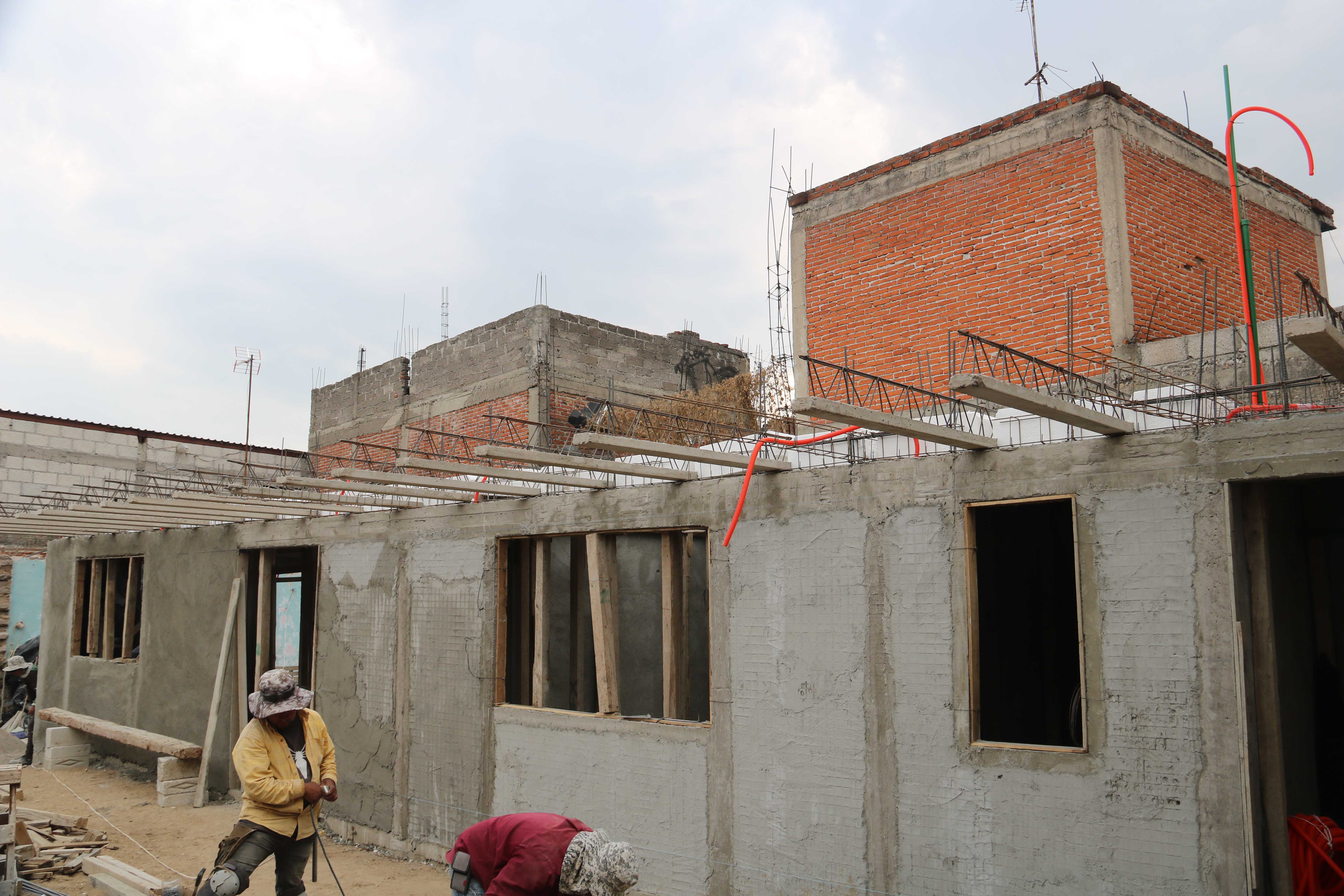

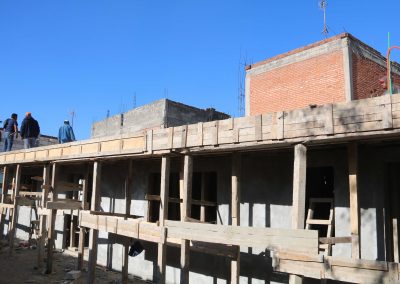

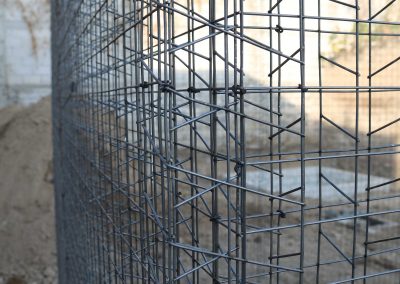

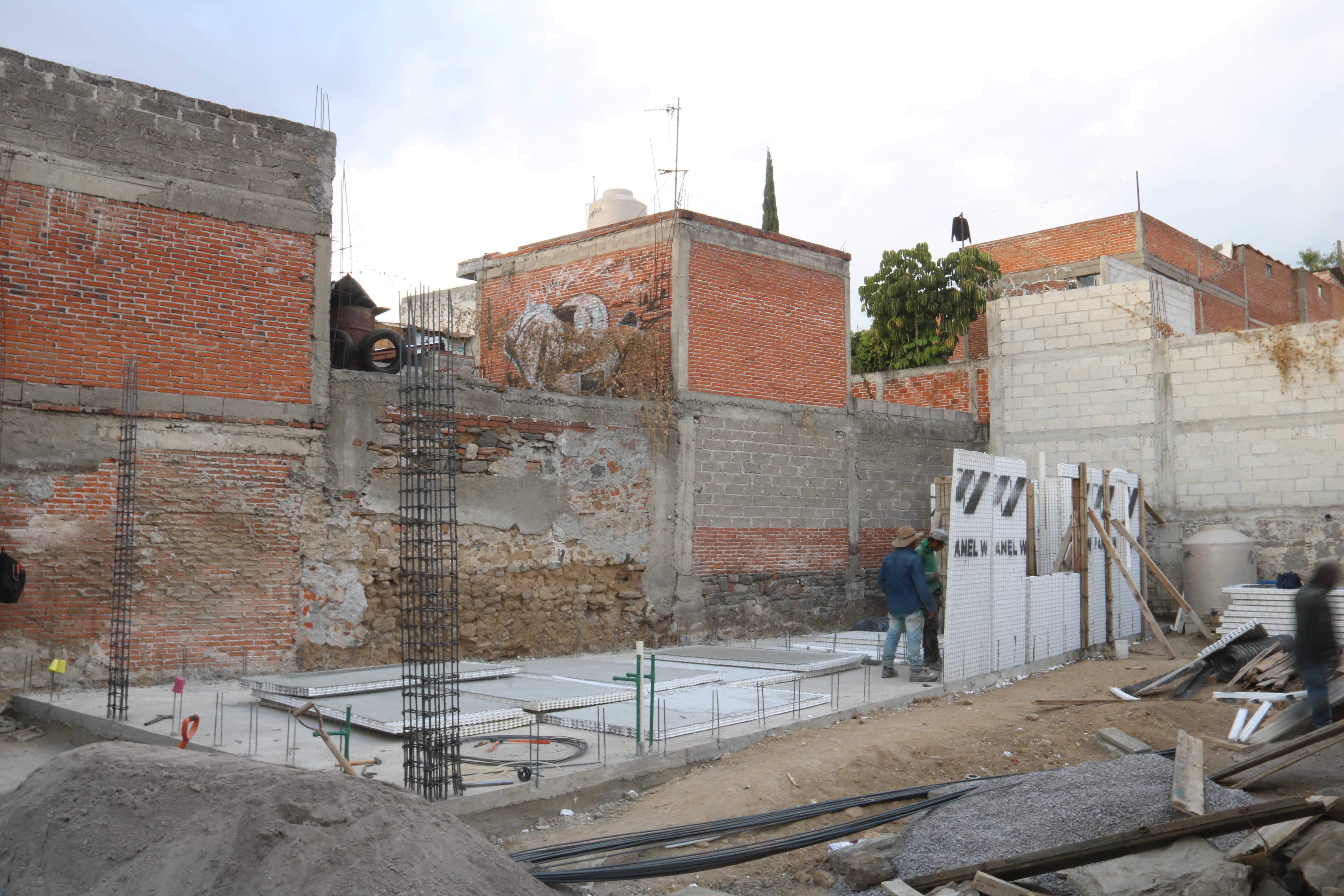

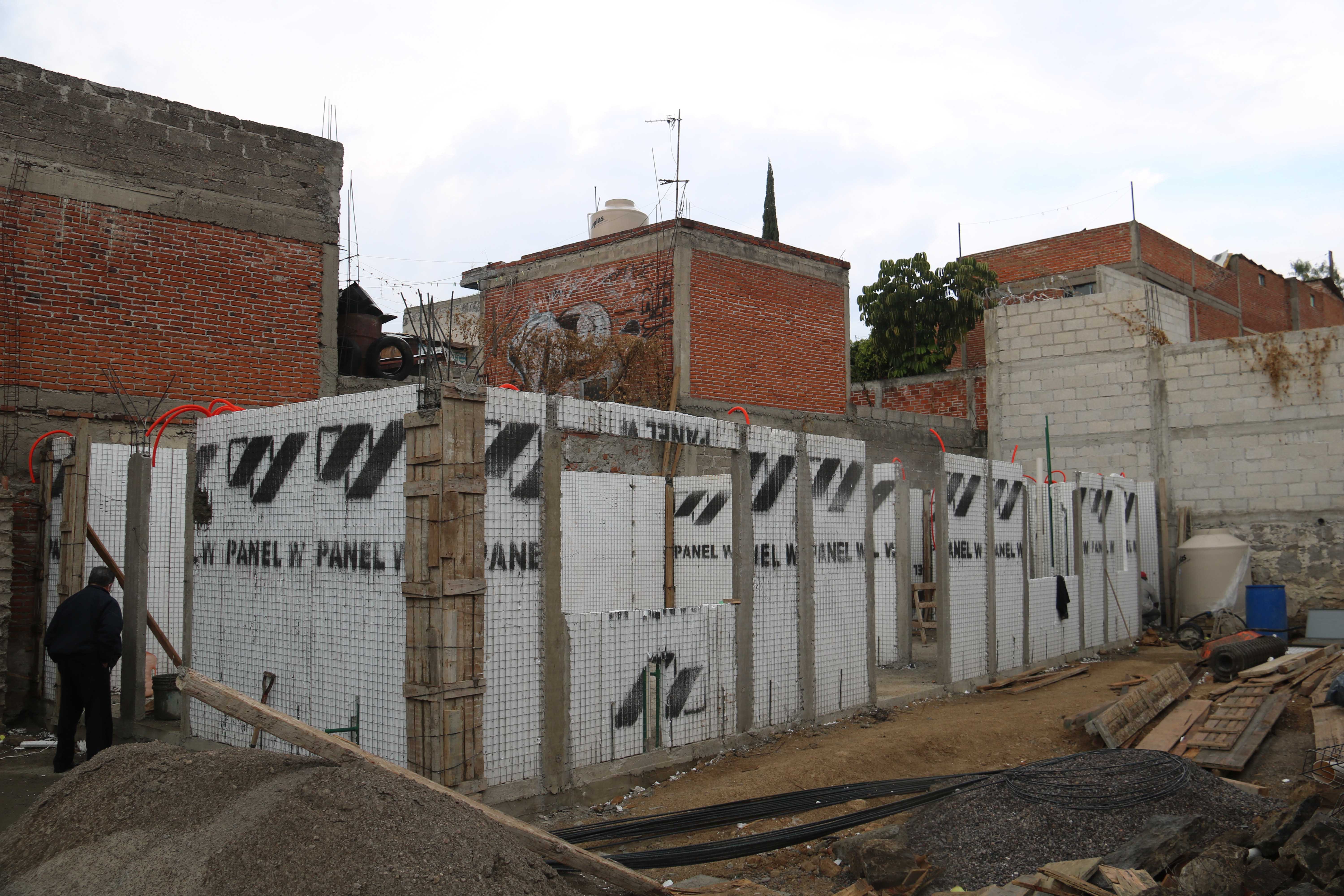

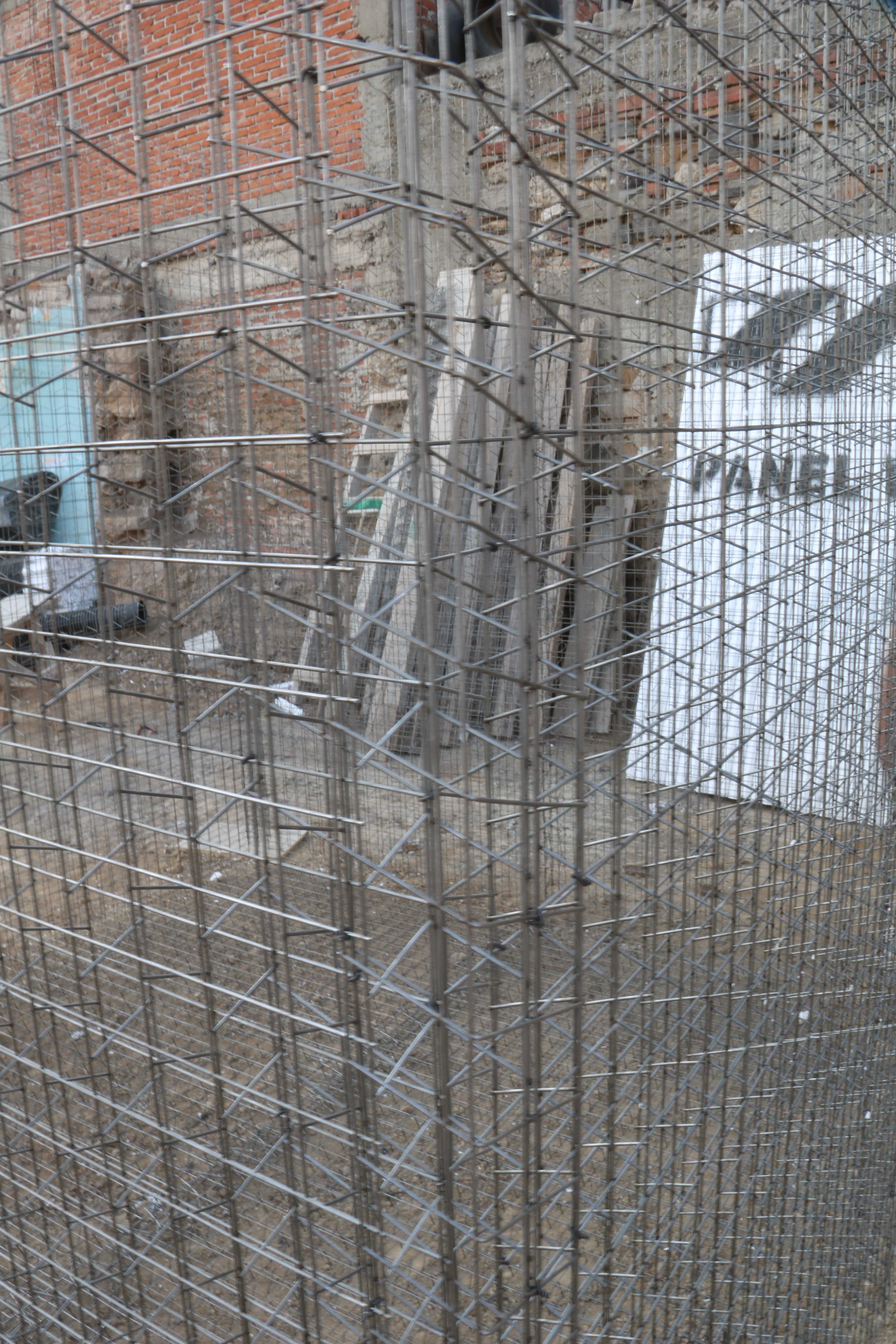

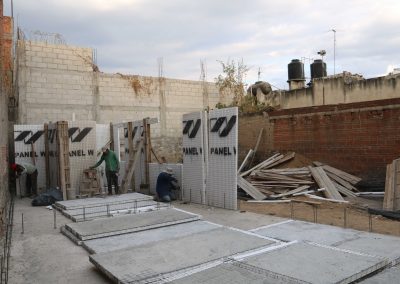

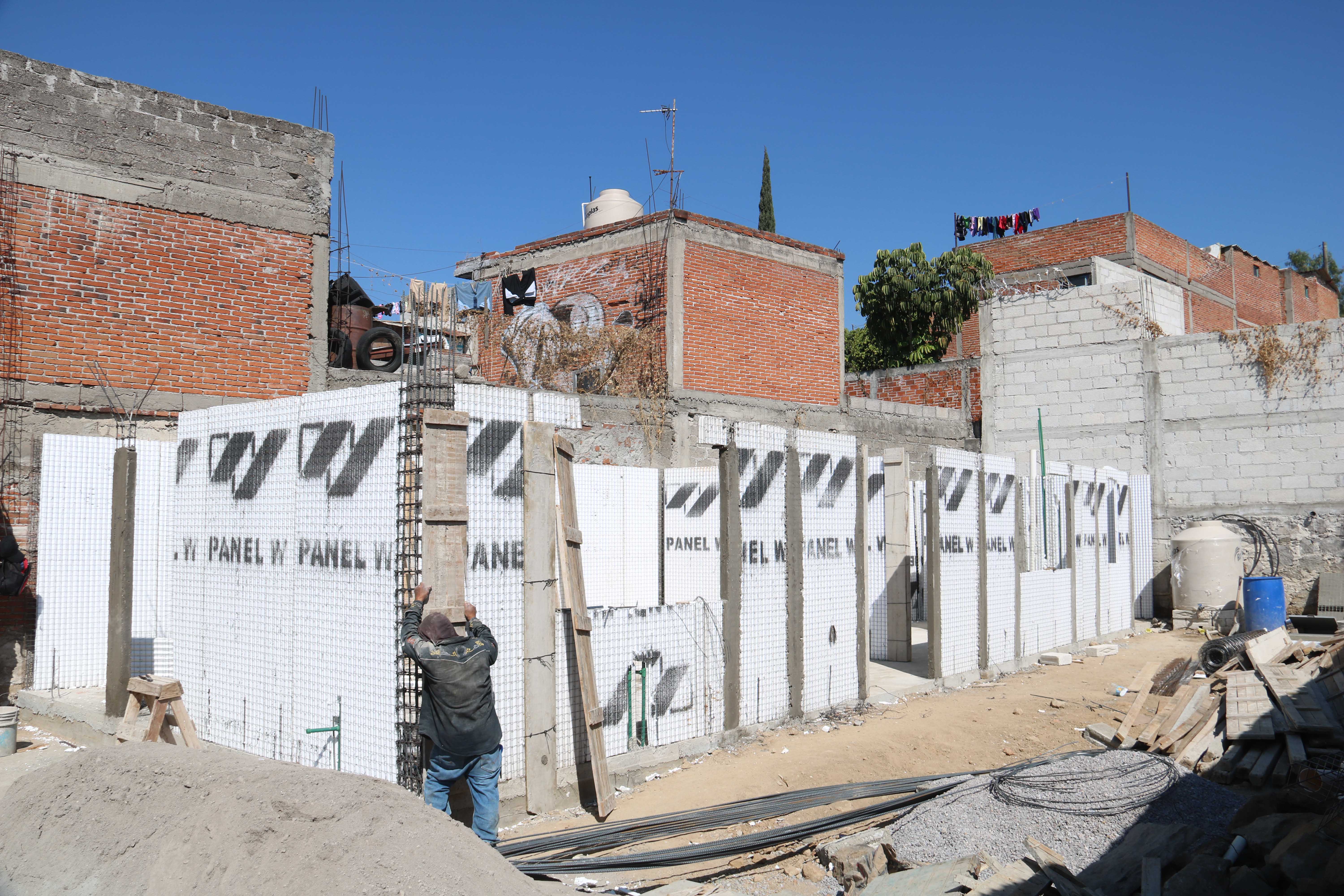

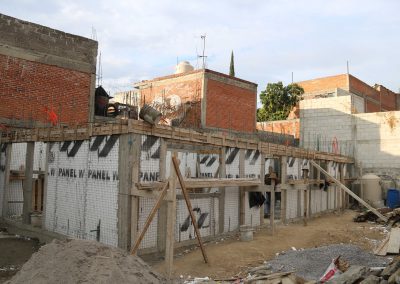

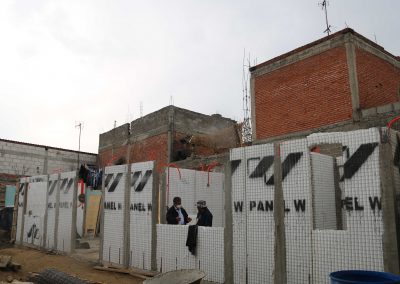

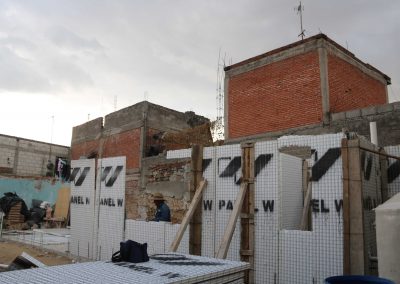

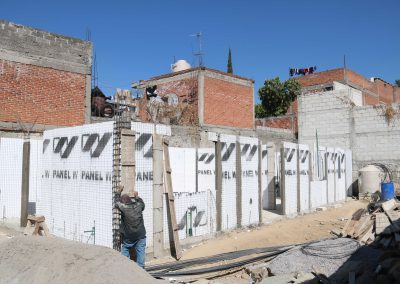

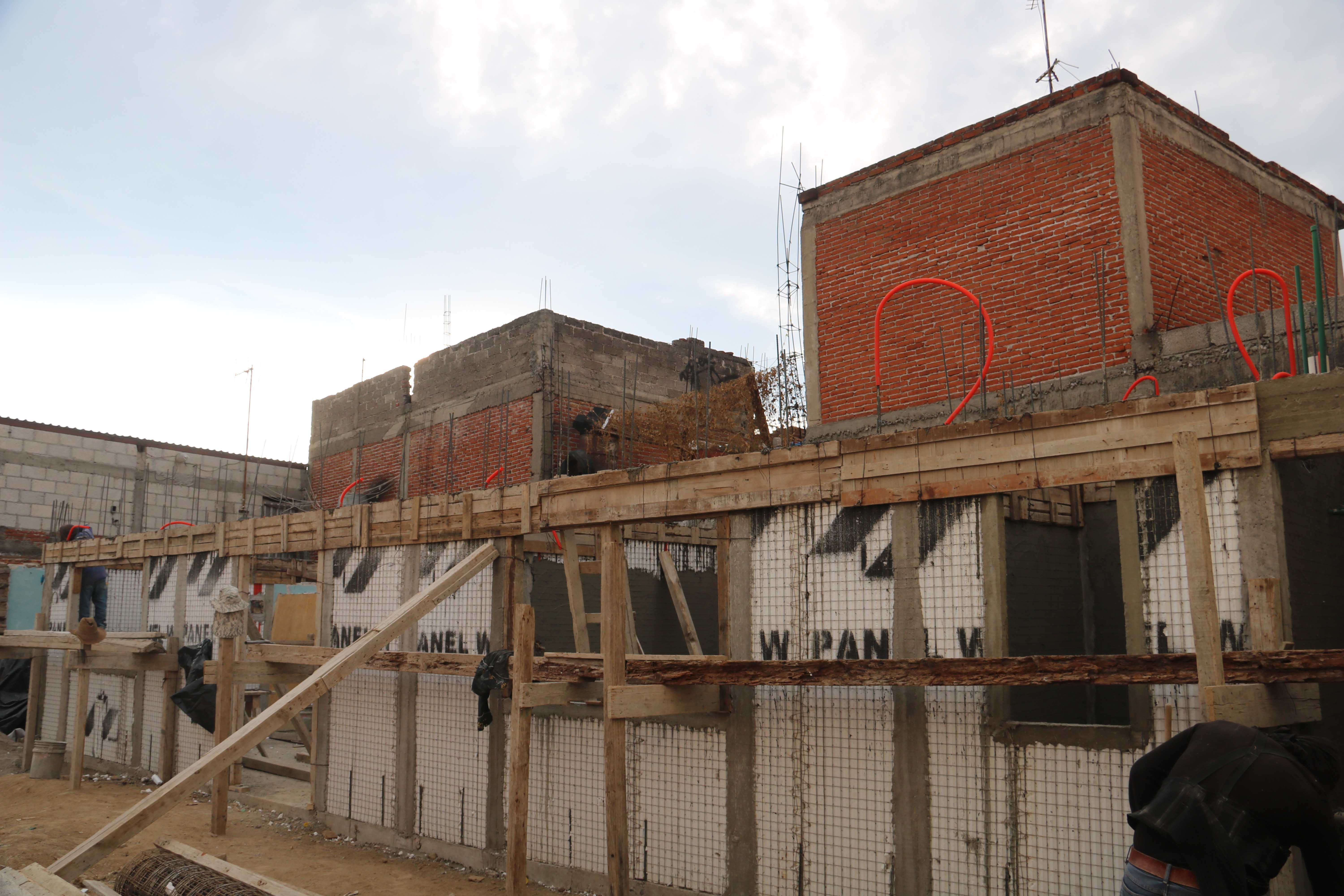

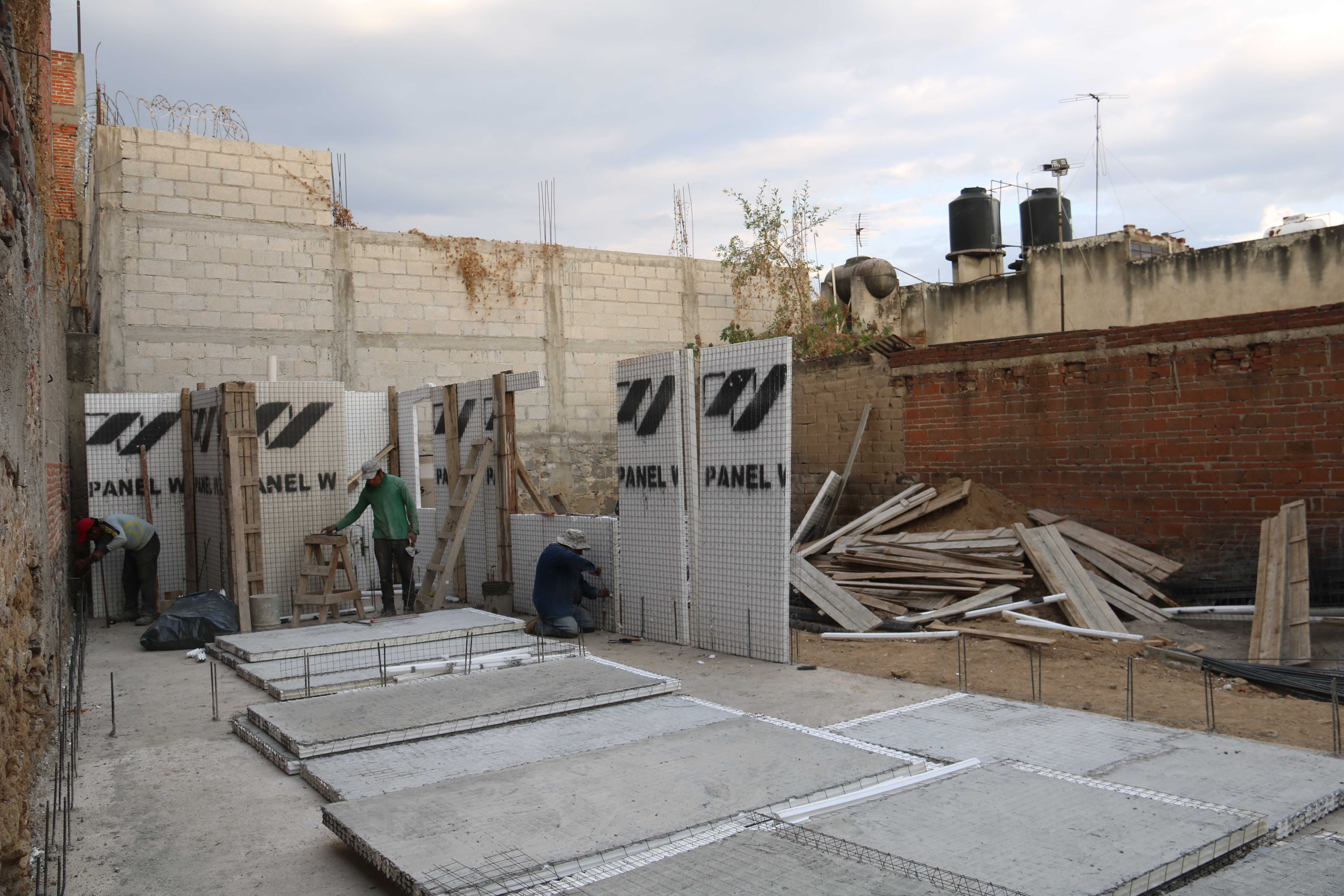

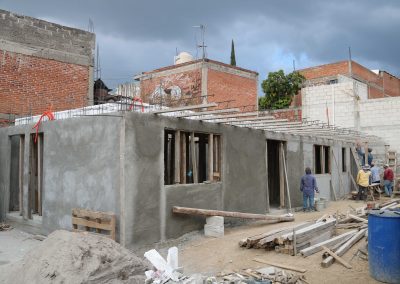

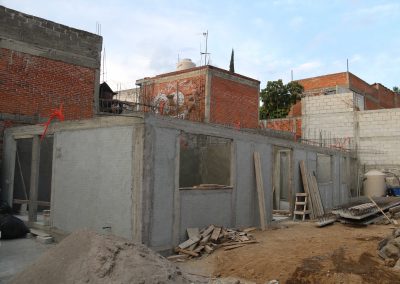

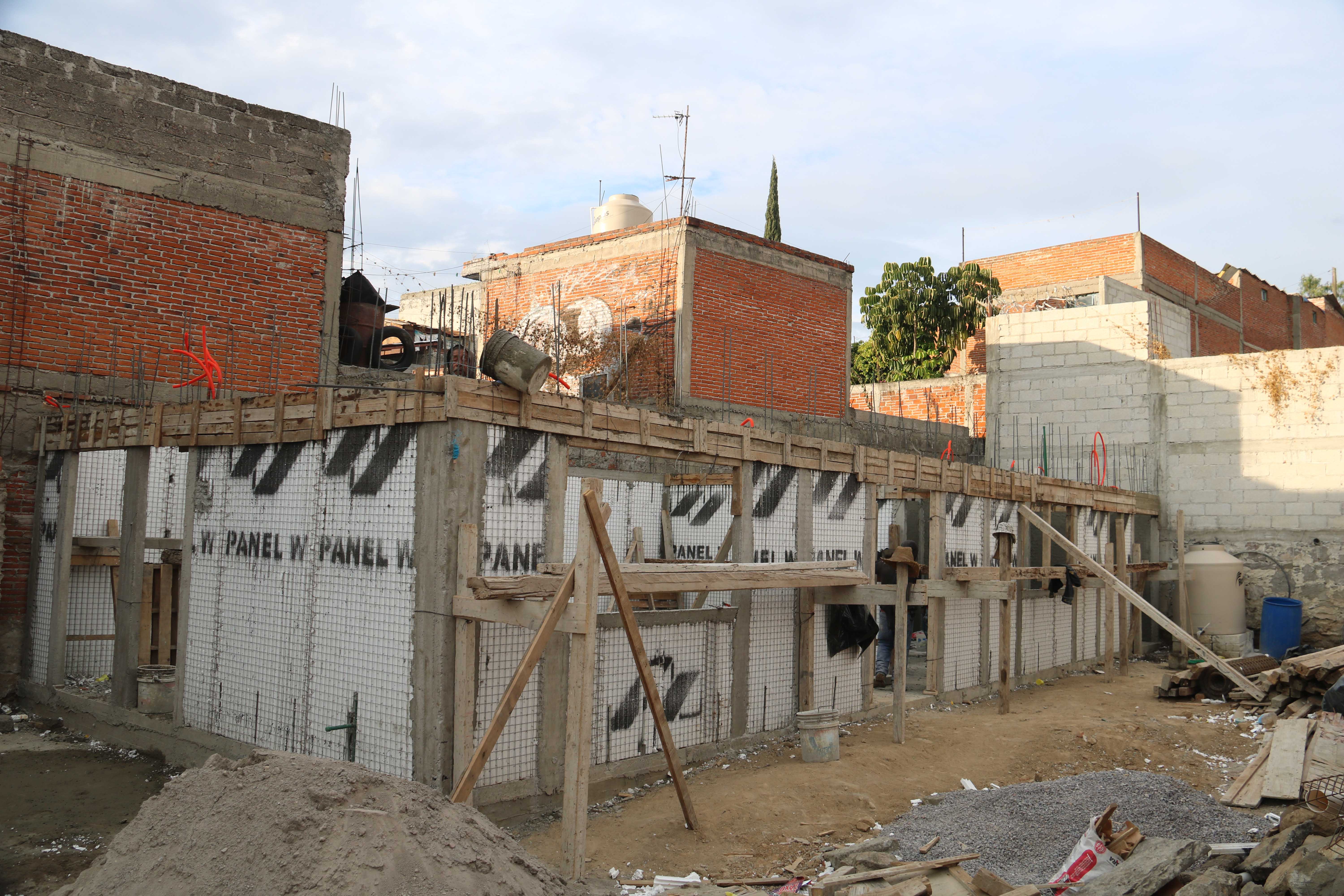

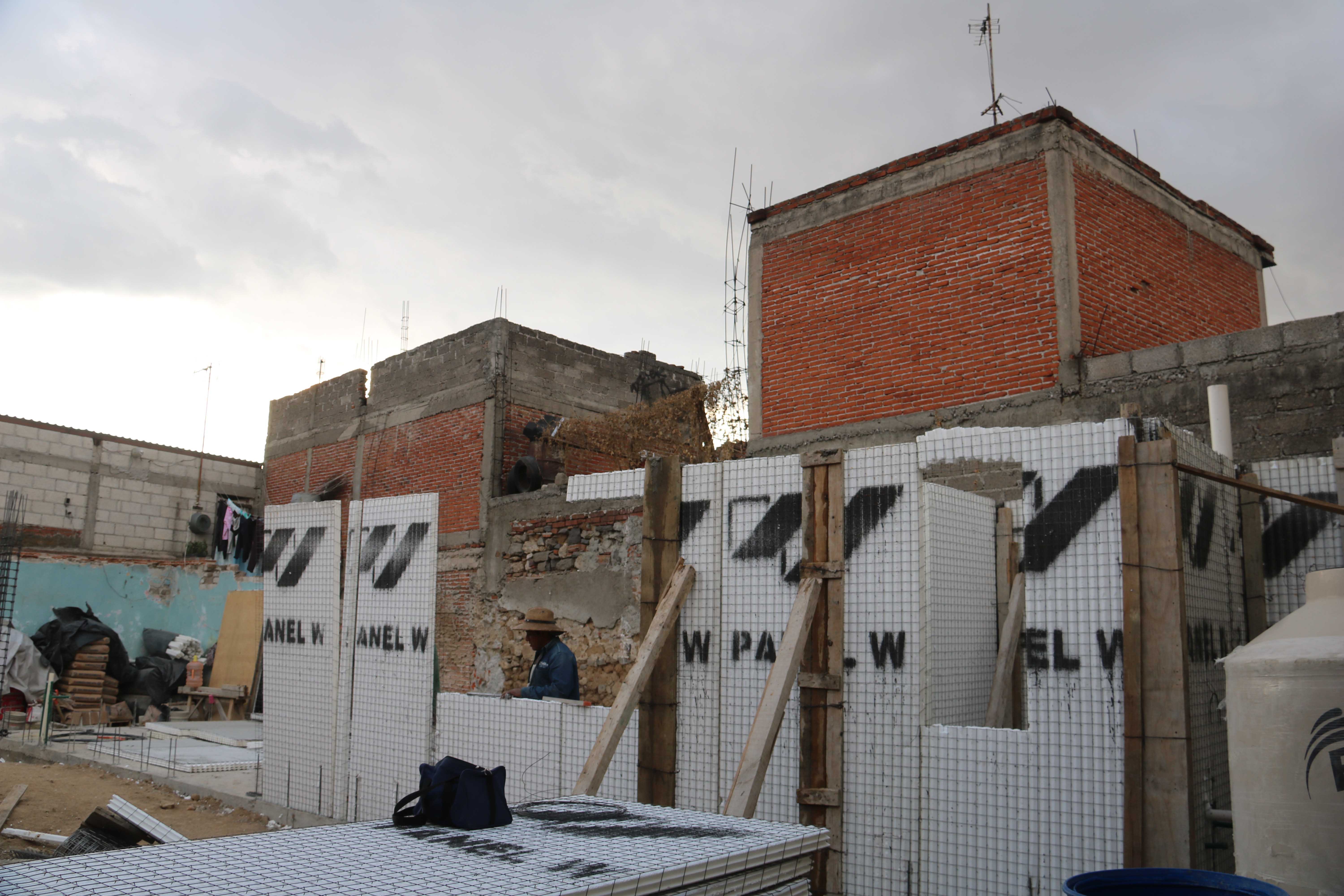

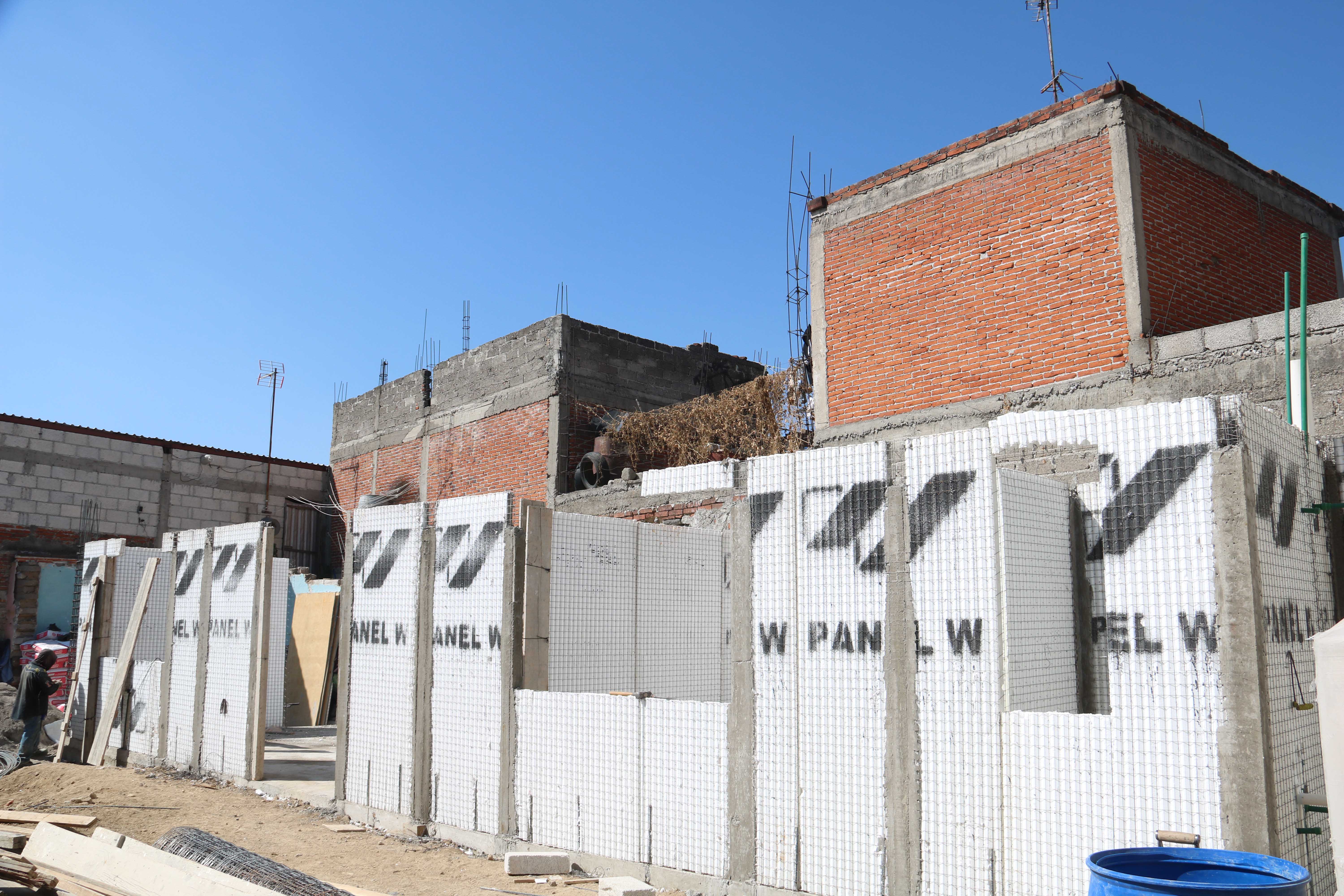

55.0m de muros construidos con Panel W™ modelo MPS3 a altura de 2.45m soportan carga de 605.0 Ton. de peso; el peso de la losa es de apenas 50.0 Ton. ya incluido la carga viva de 170kg/m² diseño para entrepiso habitacional.
Esta primer etapa fue construida en 44 días trabajables hasta el día del colado con solo 6 personas: 1 maestro albañil; 2 oficiales albañiles; 1 oficial armador de Panel W y dos ayudantes.

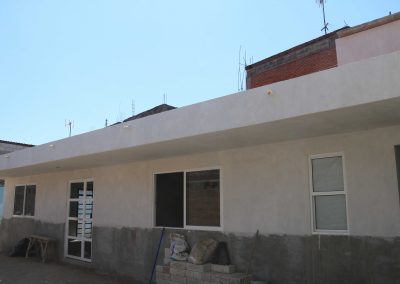

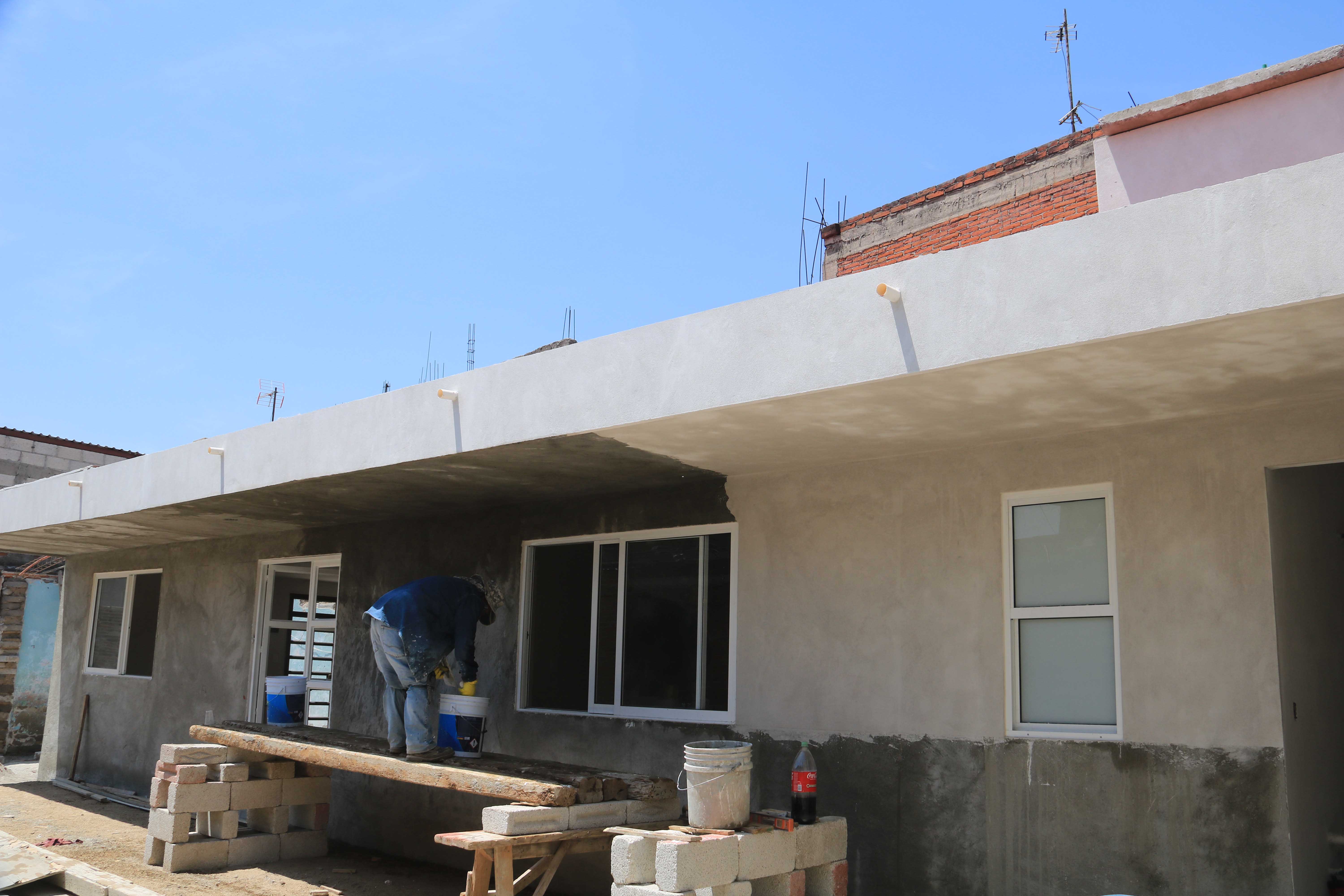

Los aplanados son productos de Mezcla Brava™: Repello Estructural™ exclusivo para Panel W™; Estuco™ y Pulido.

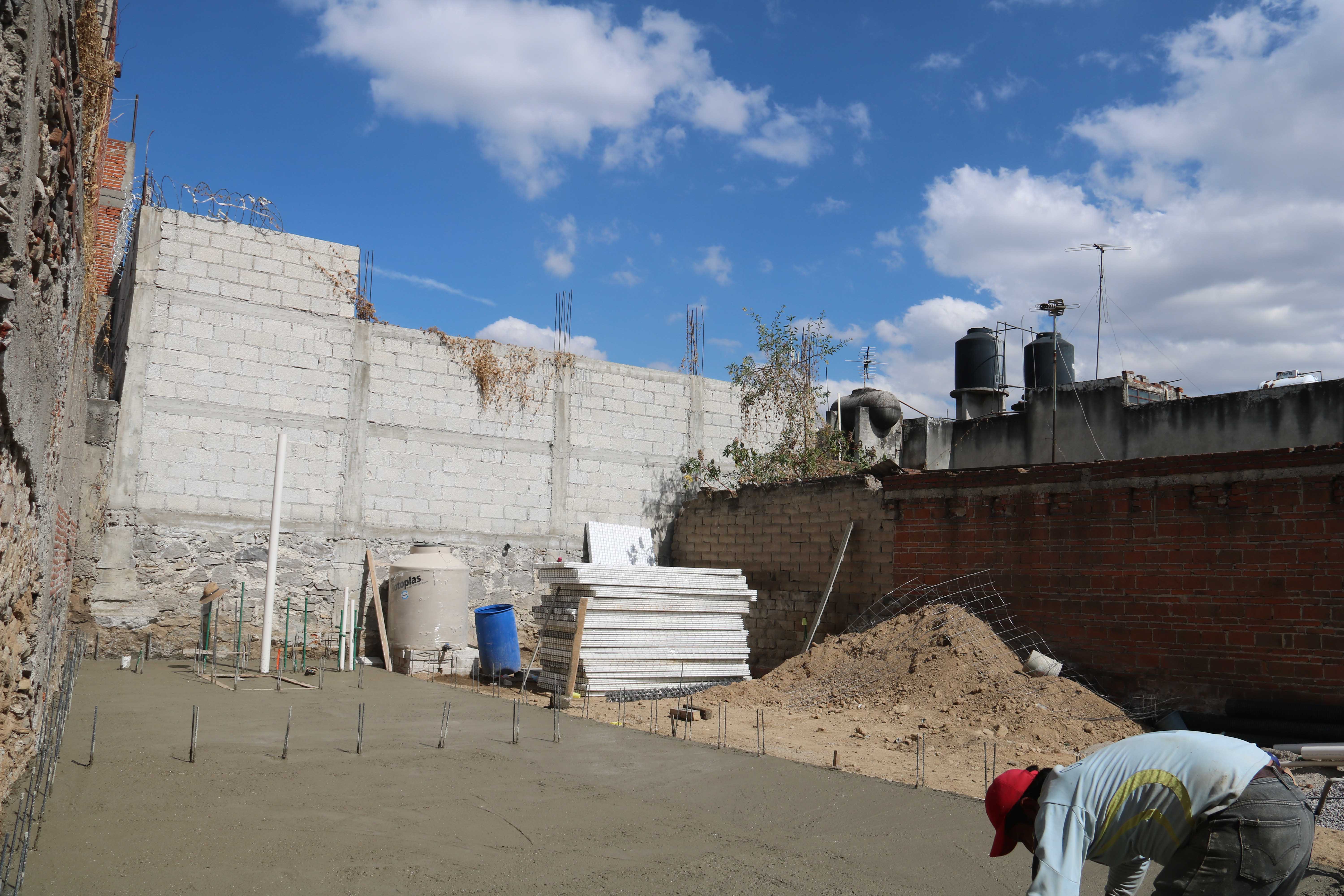

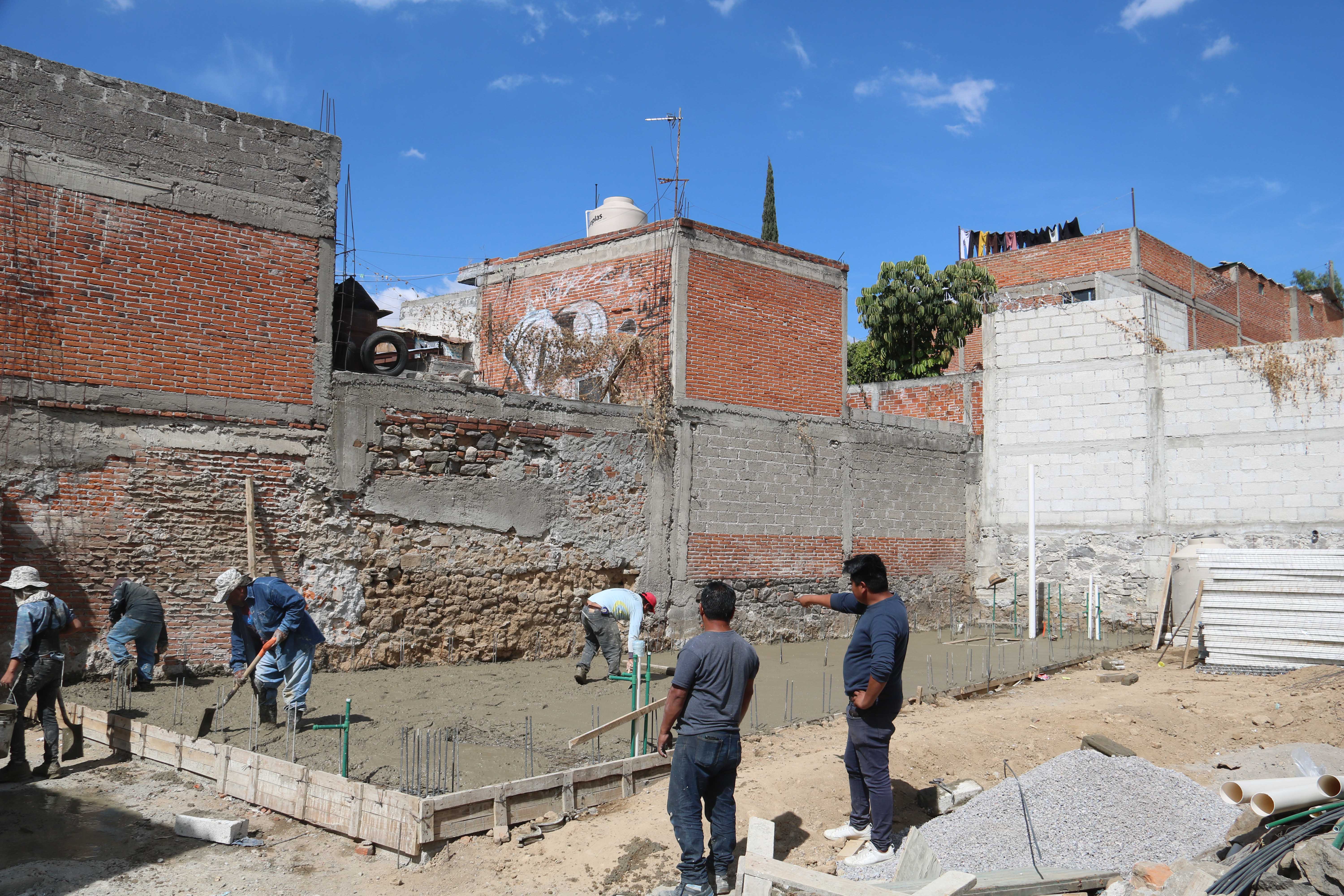

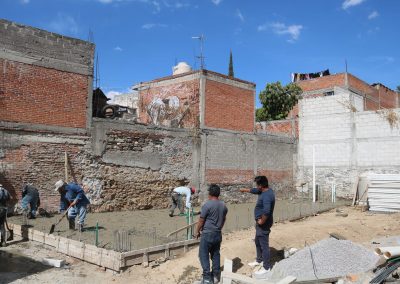

El concreto utilizado en losa de cimentación y losa de entrepiso fue de planta de premezclado, la resistencia a la compresión del concreto utilizado es de f’c=250kg/cm²;
El análisis y diseño estructural estuvo a cargo de ingeniero estructural para eficientizar el sistema constructivo de Panel W™

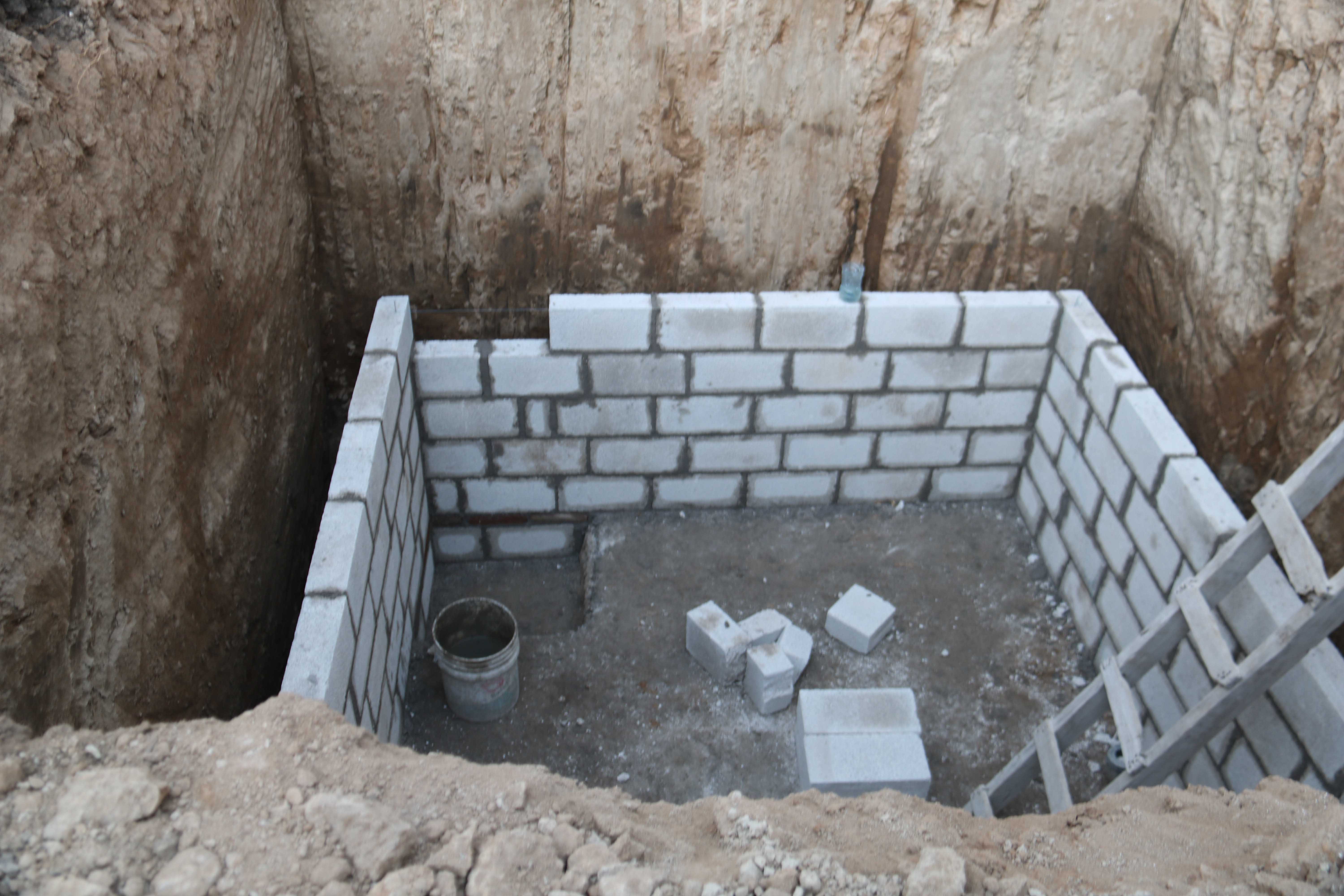

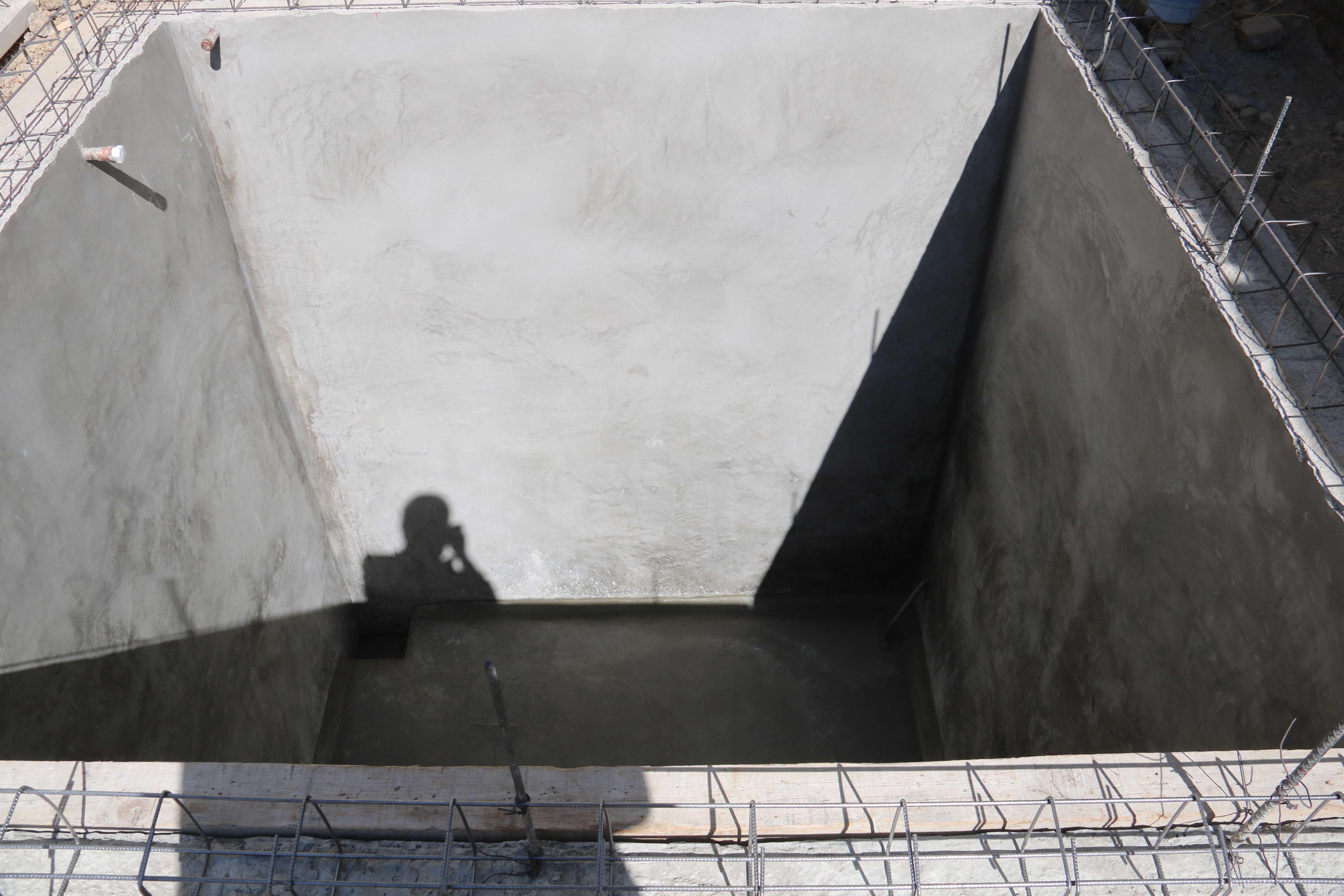

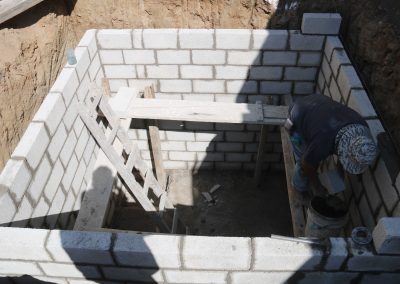

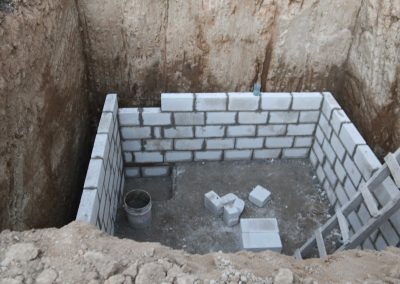

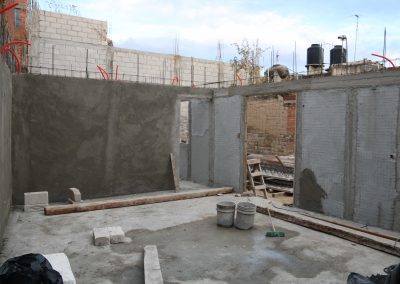

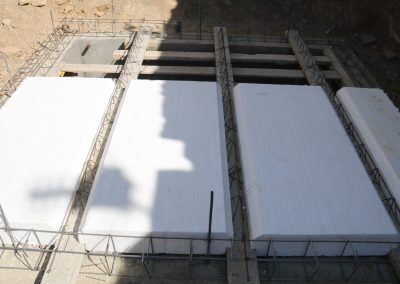

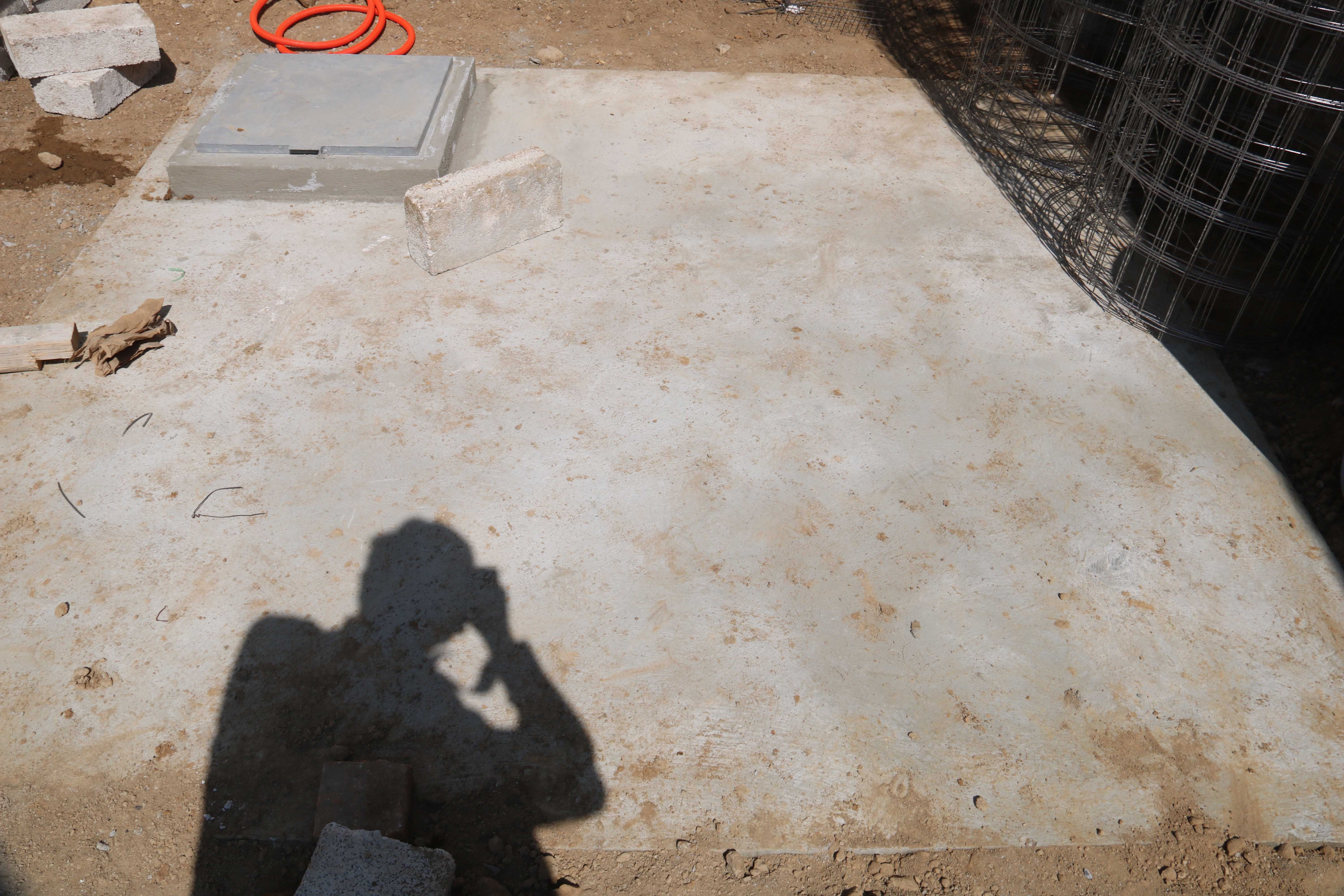

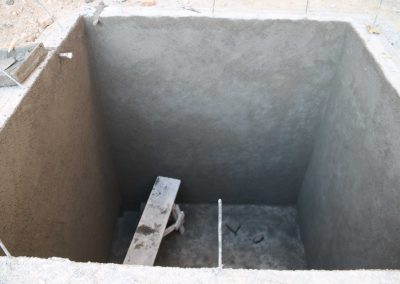

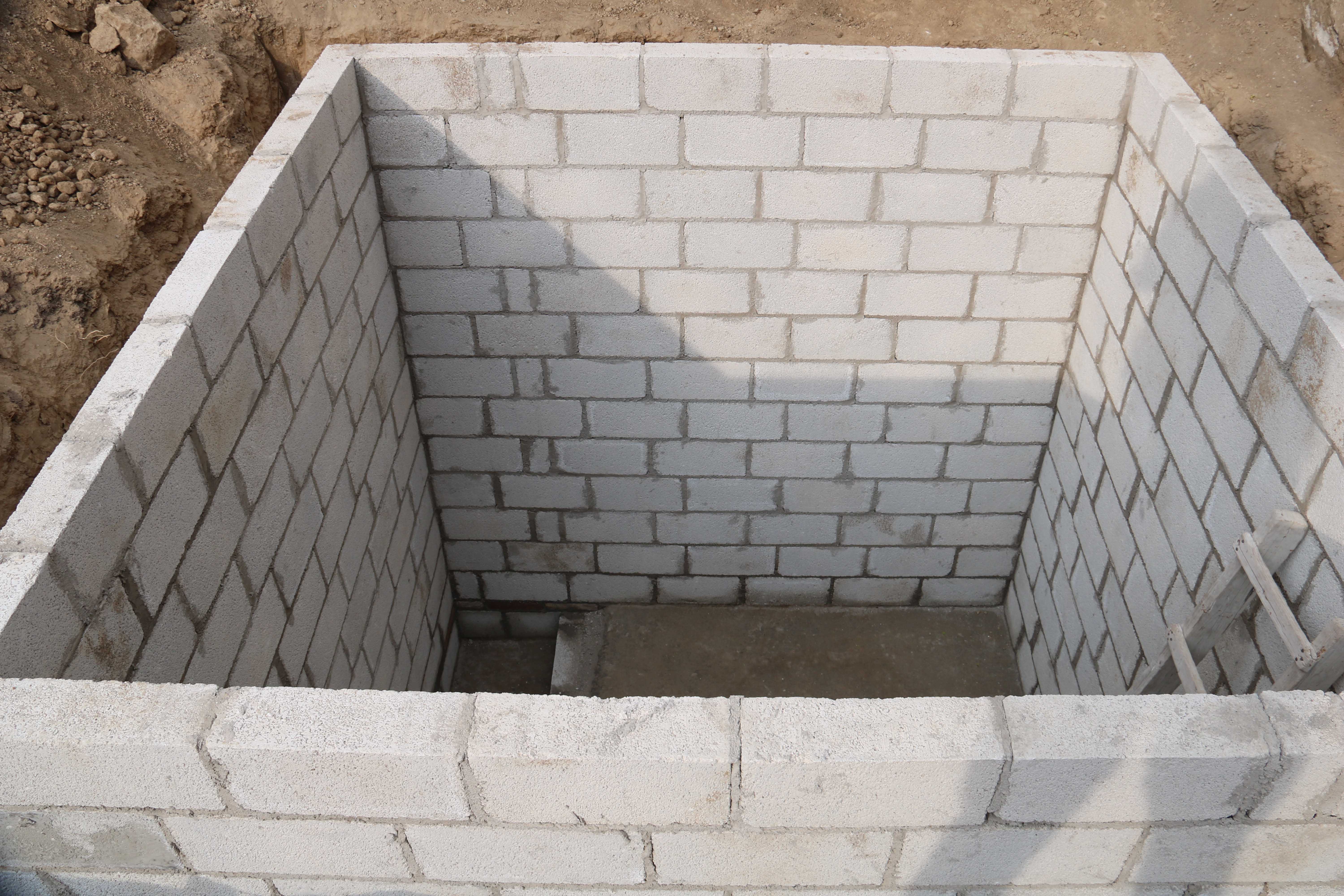

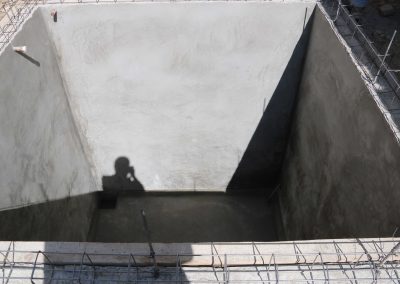

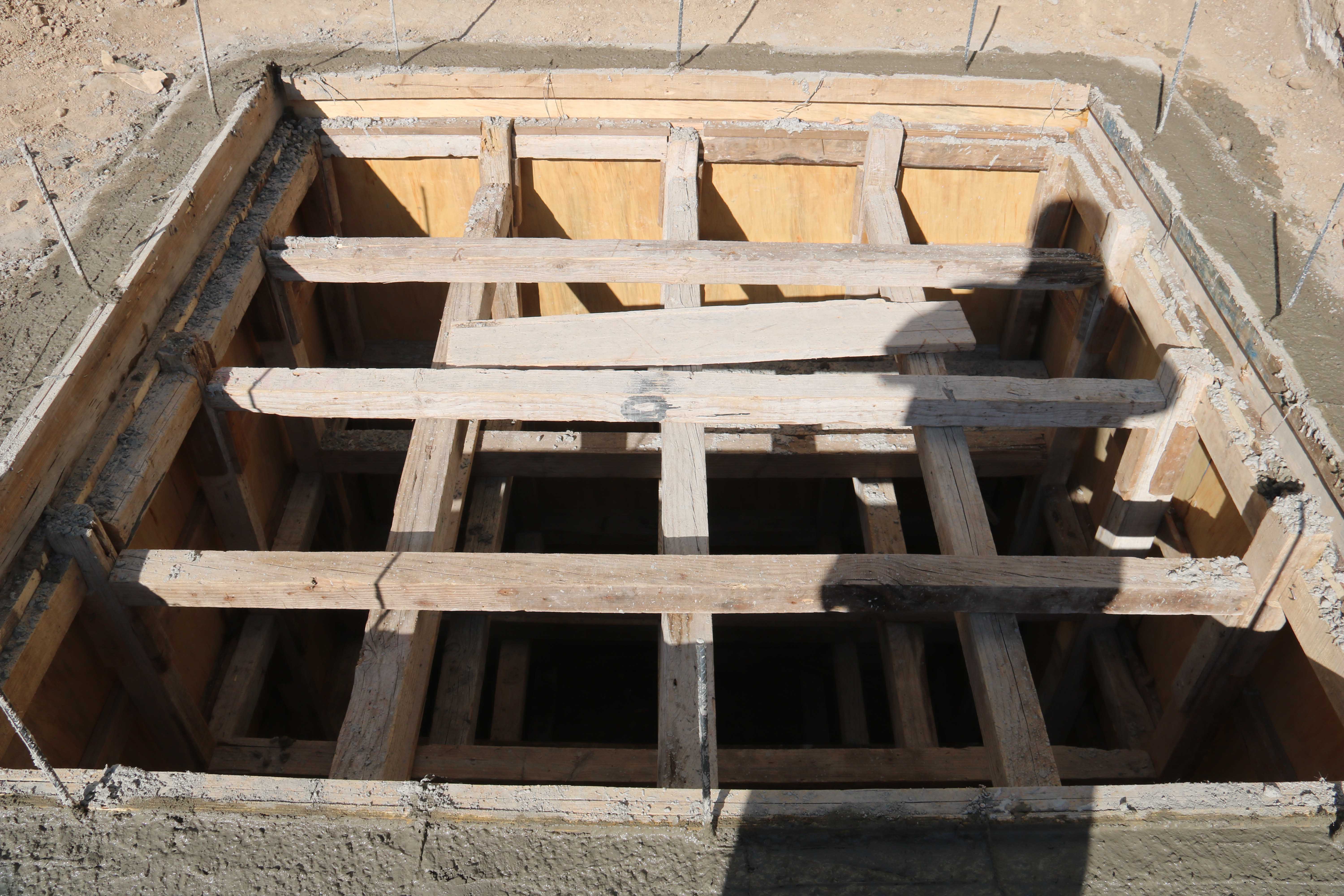

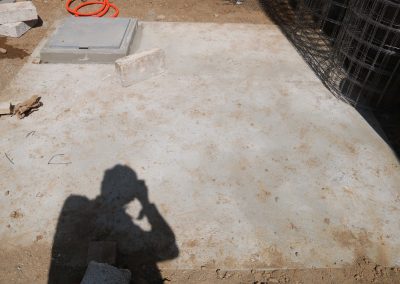

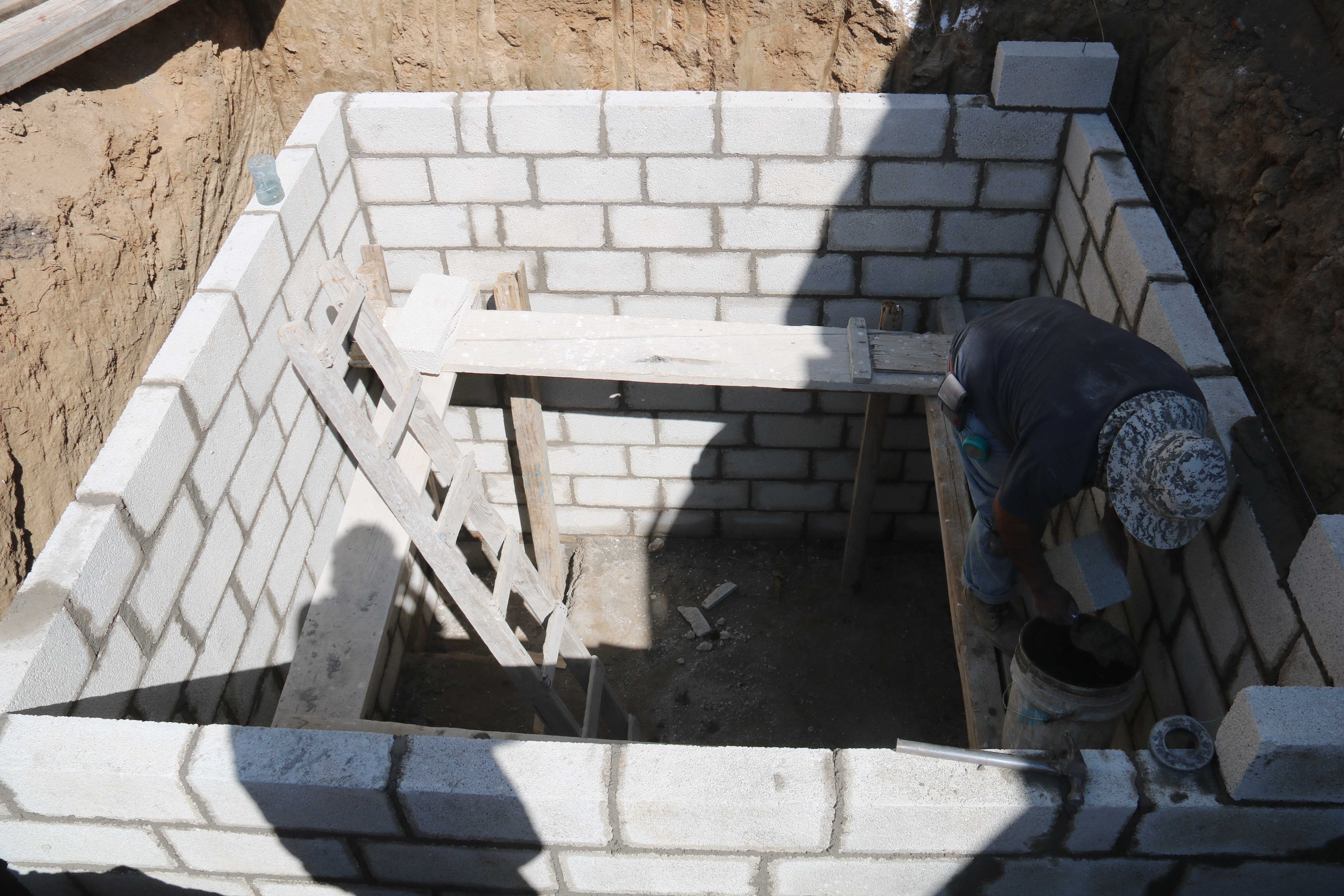

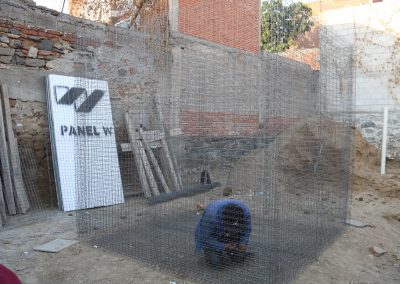

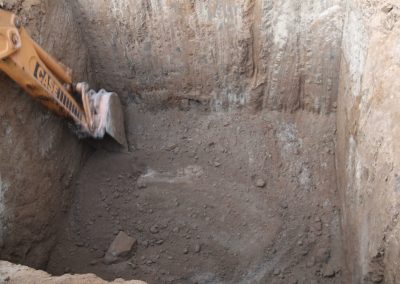

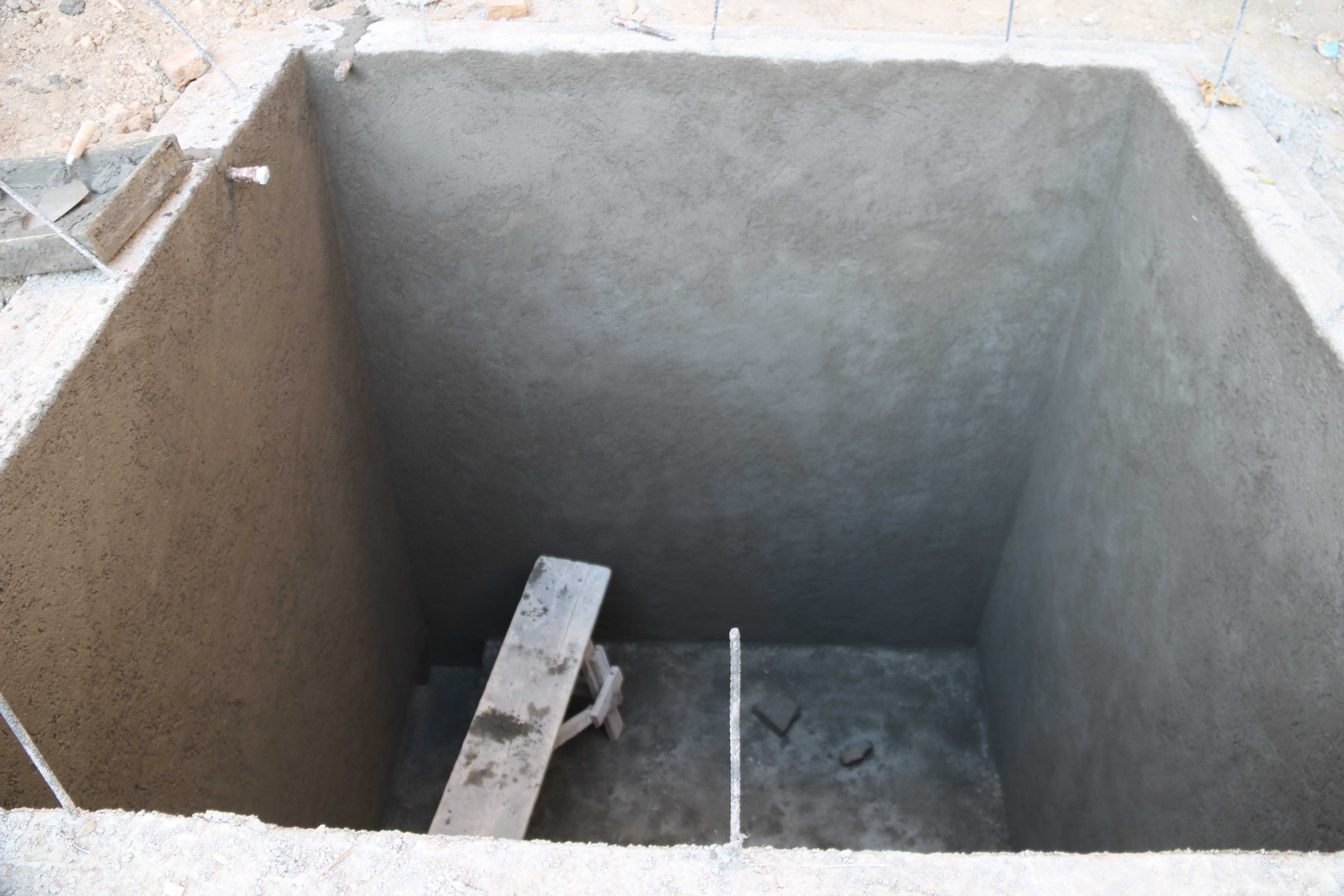

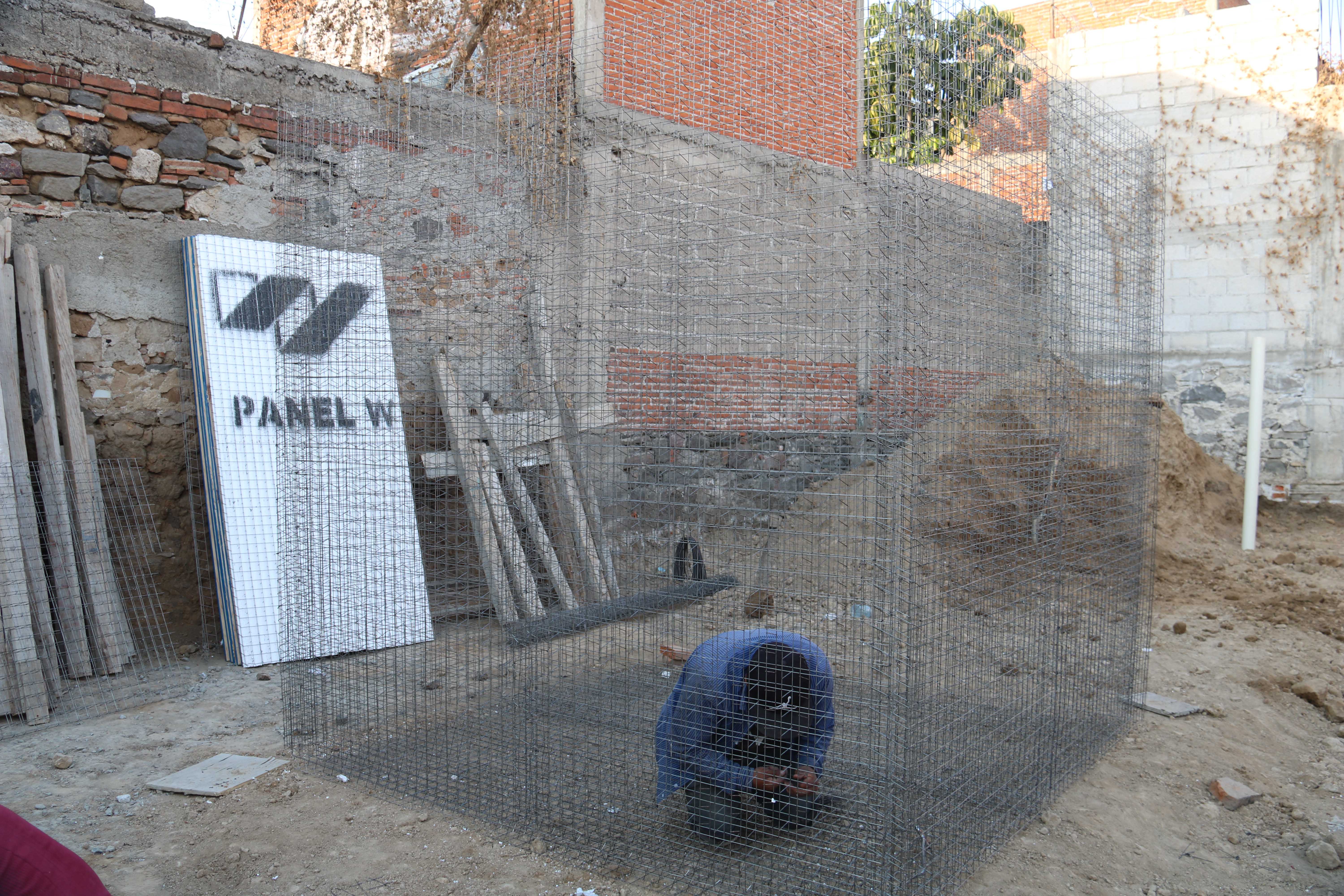

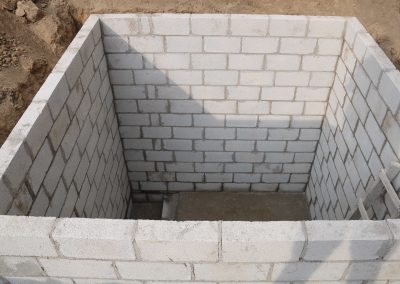

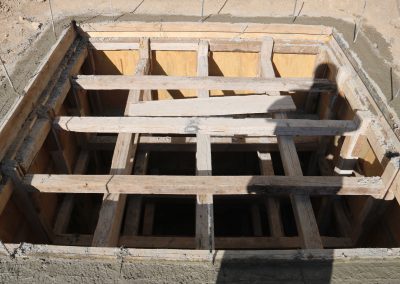

Cisterna

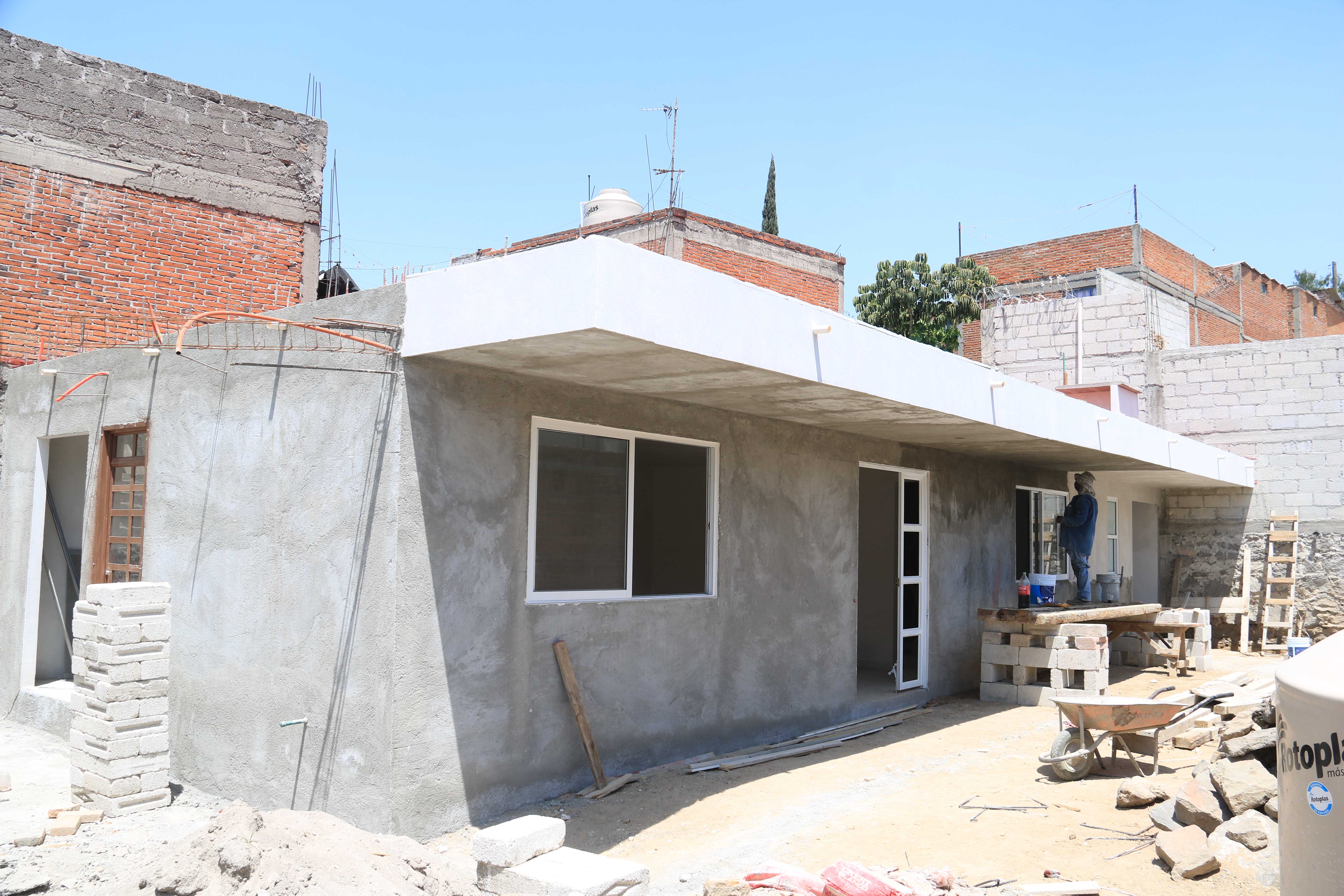

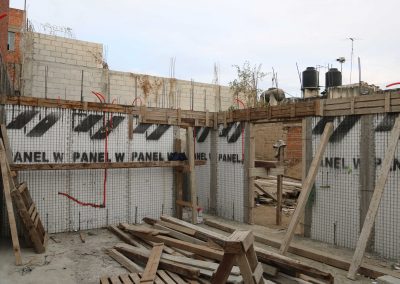

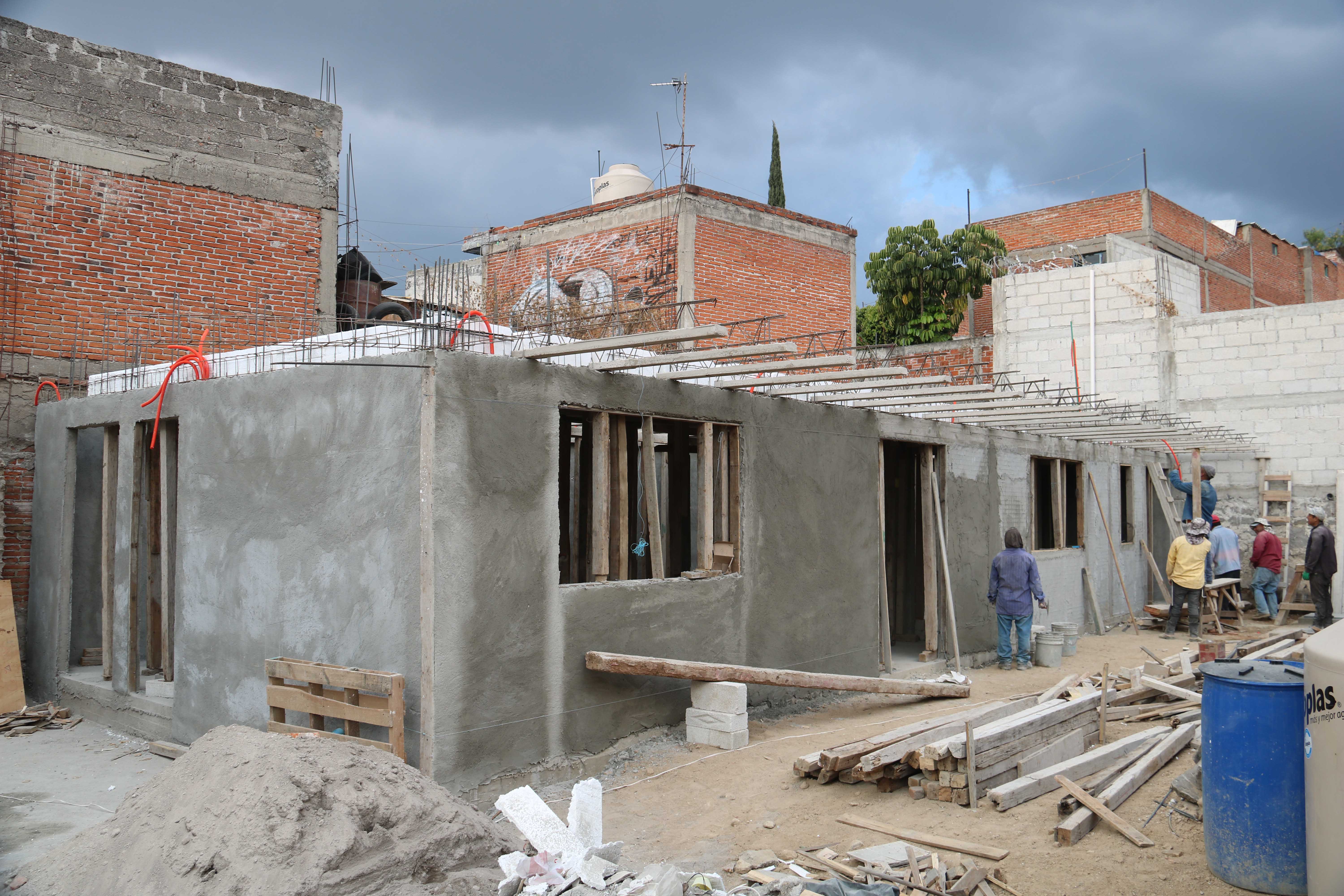

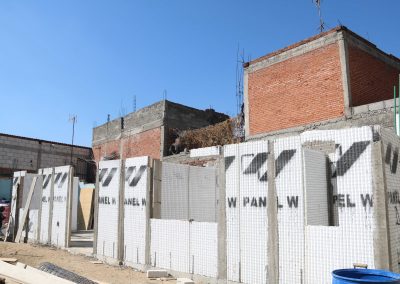

Angulado PB

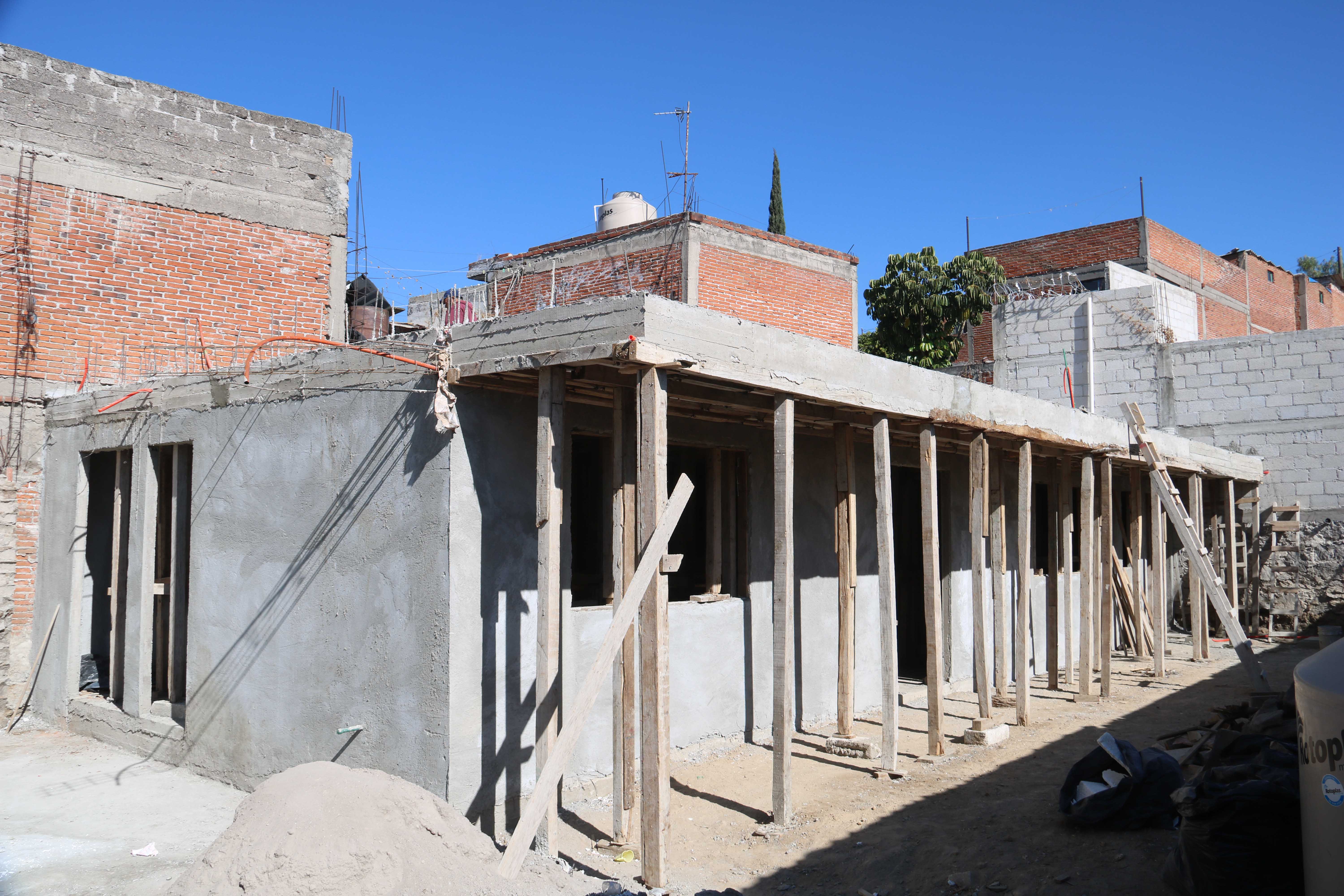

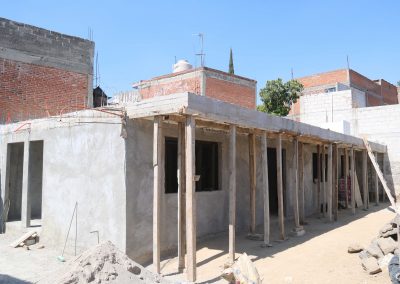

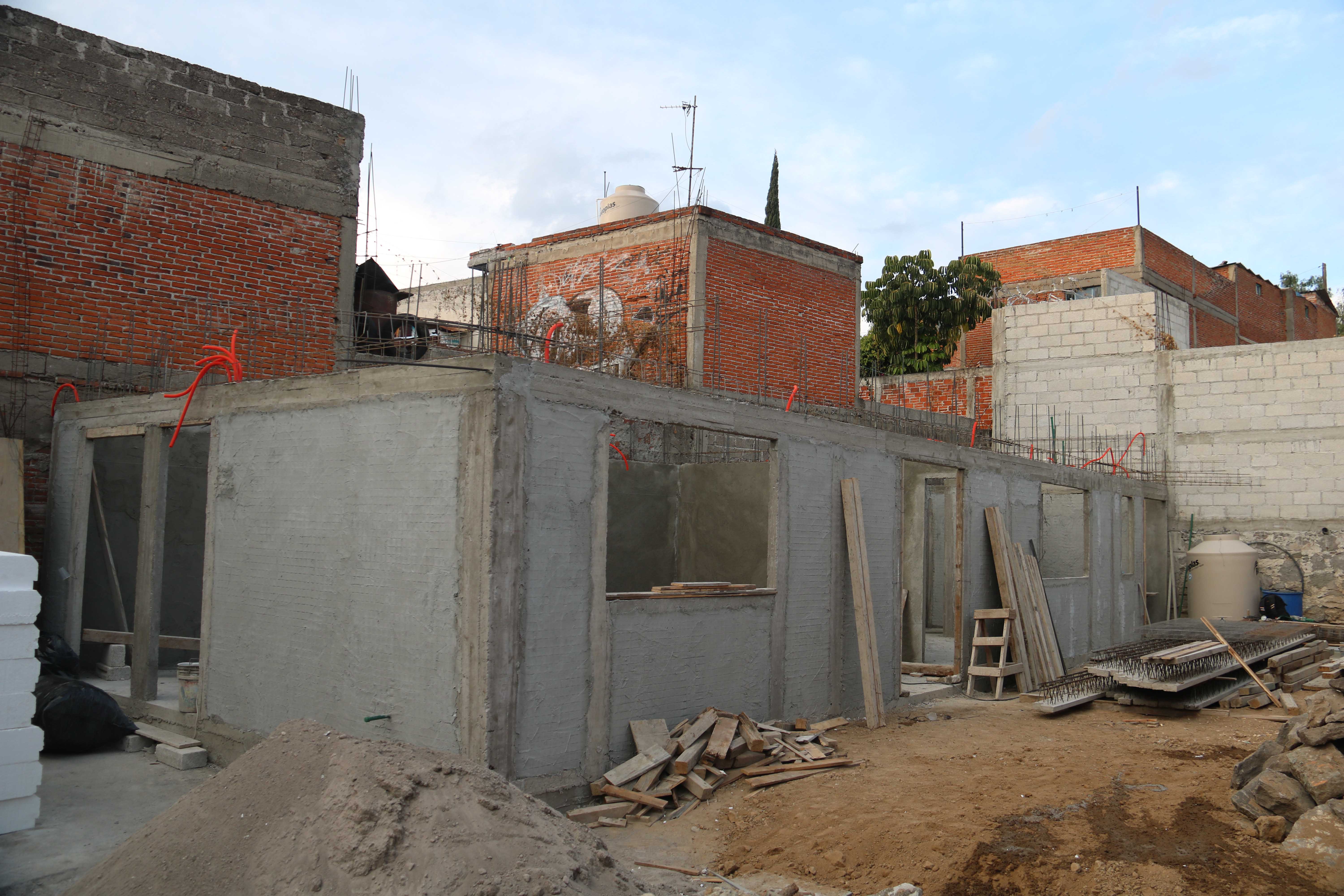

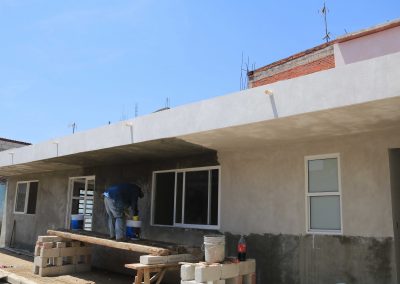

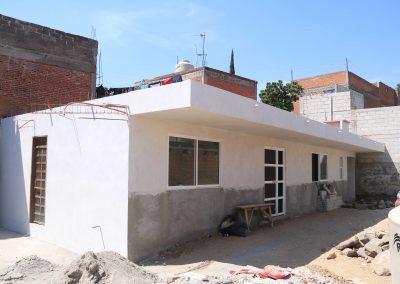

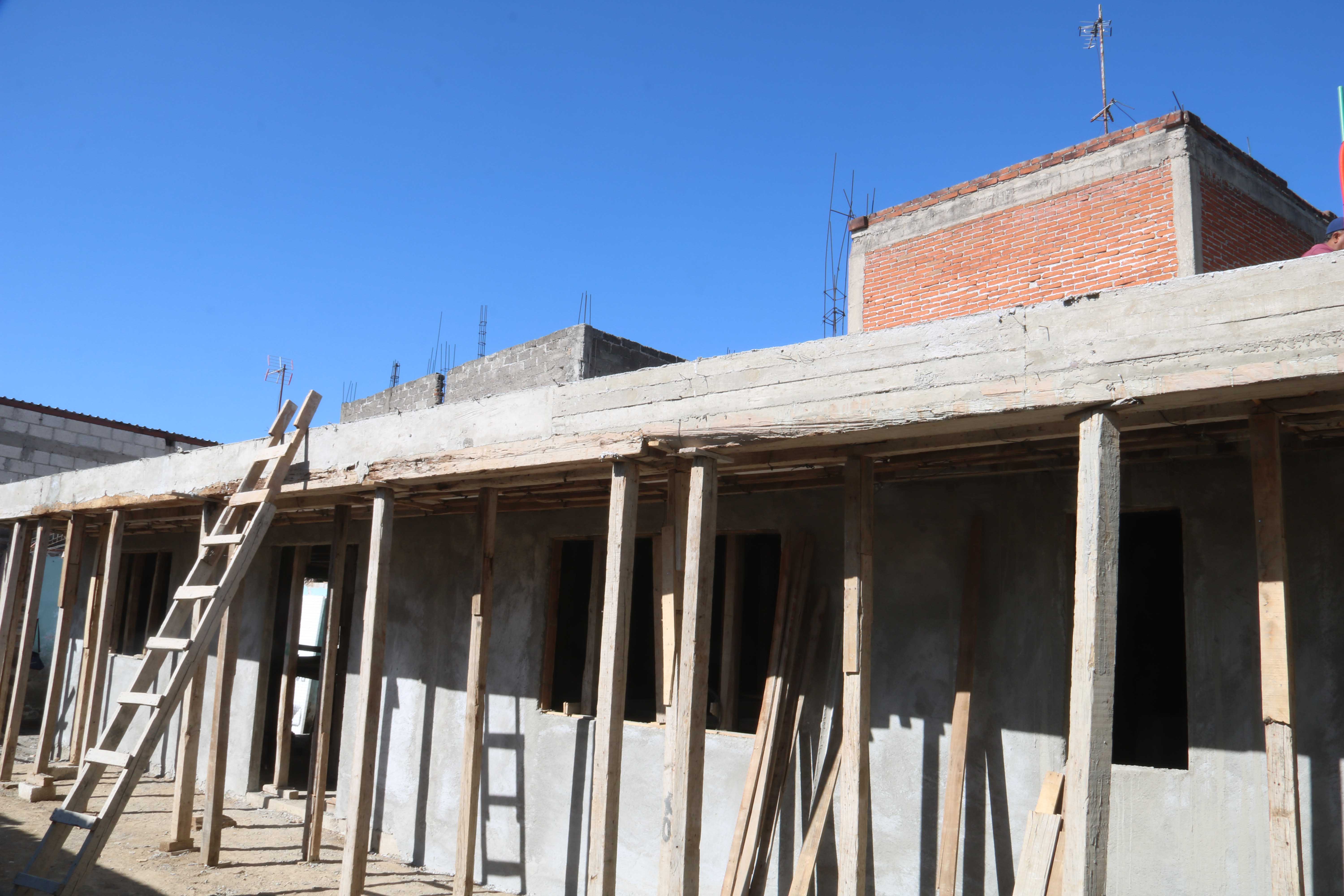

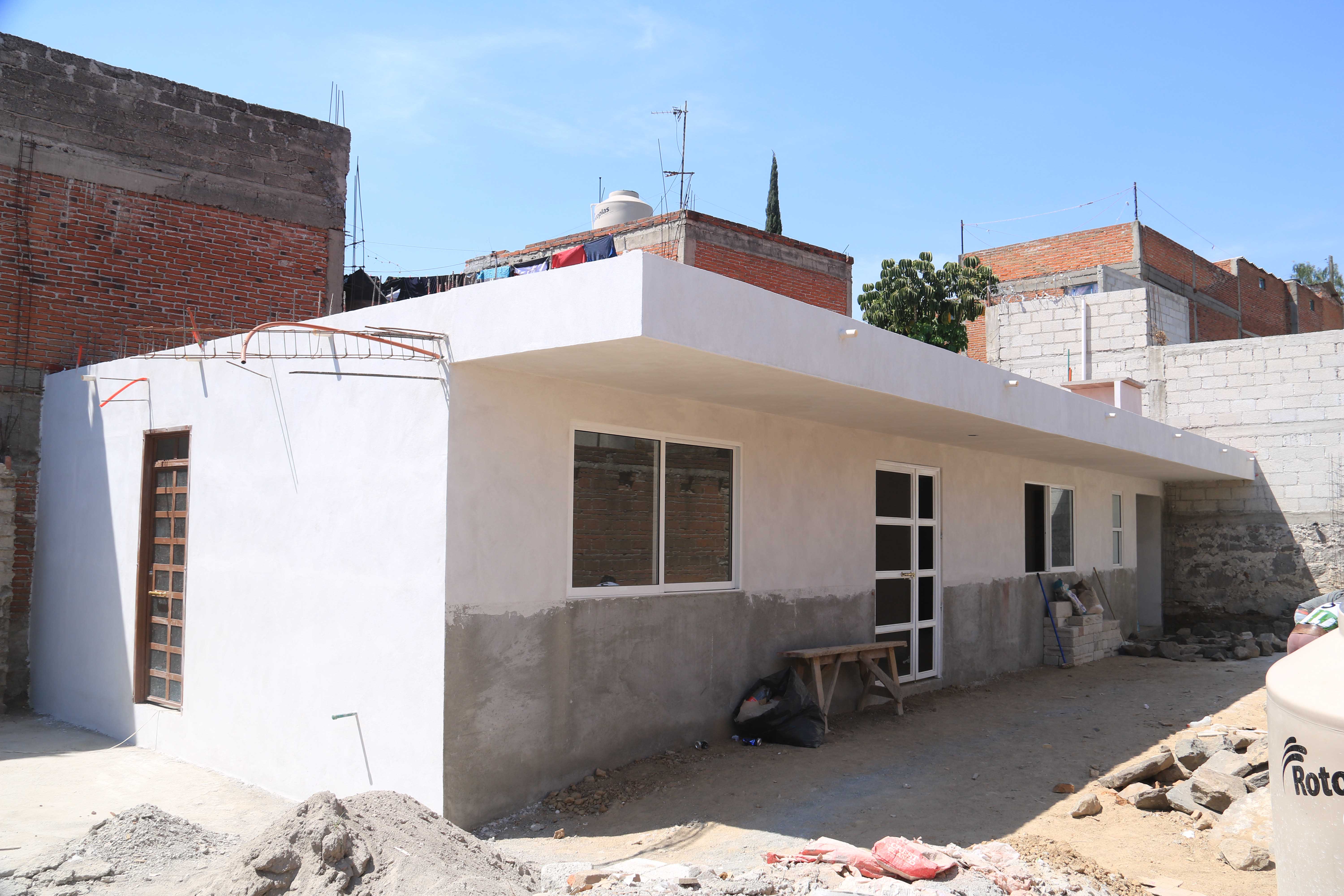

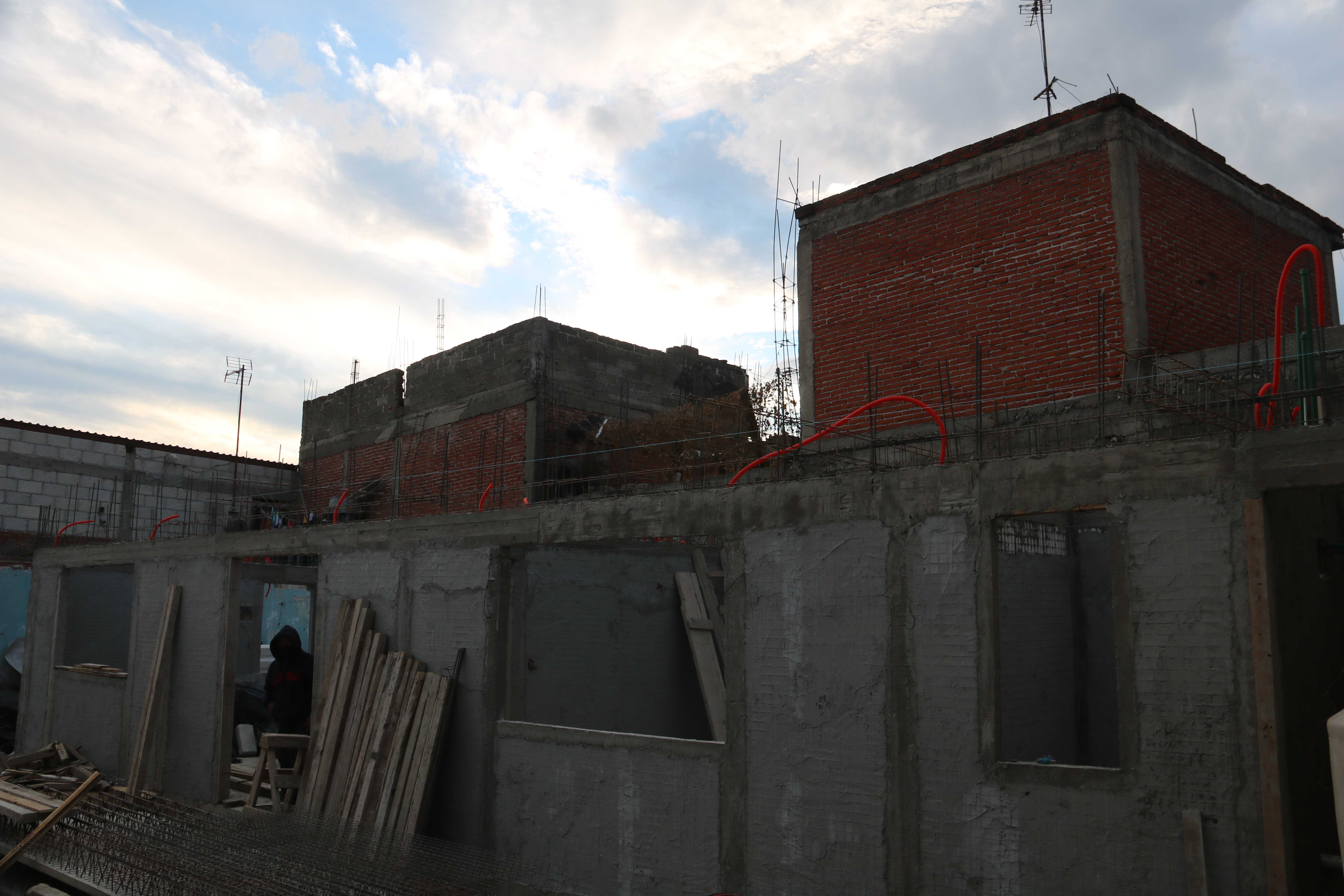

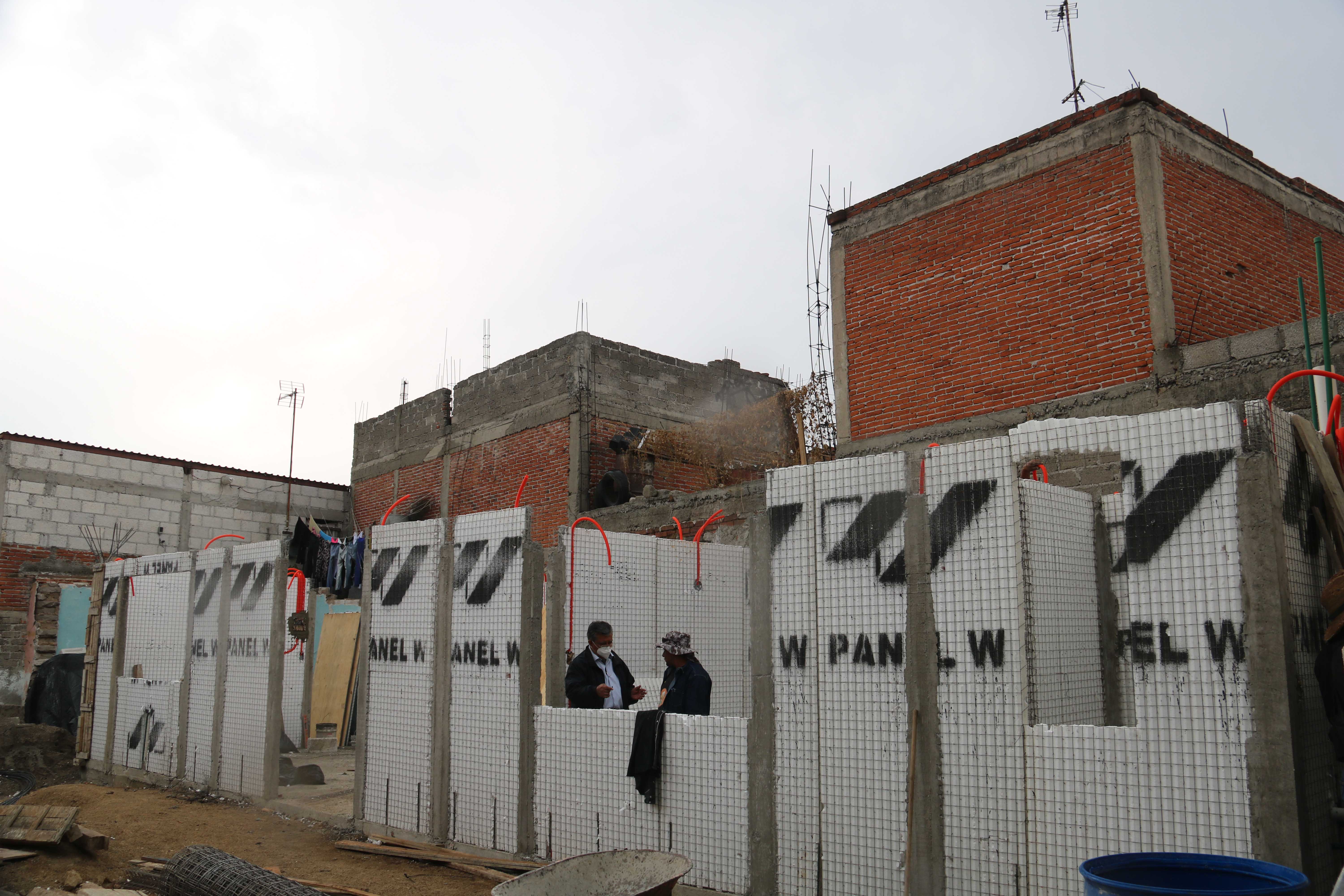

Esquina Nor-Ote Hacia Sur-Pte

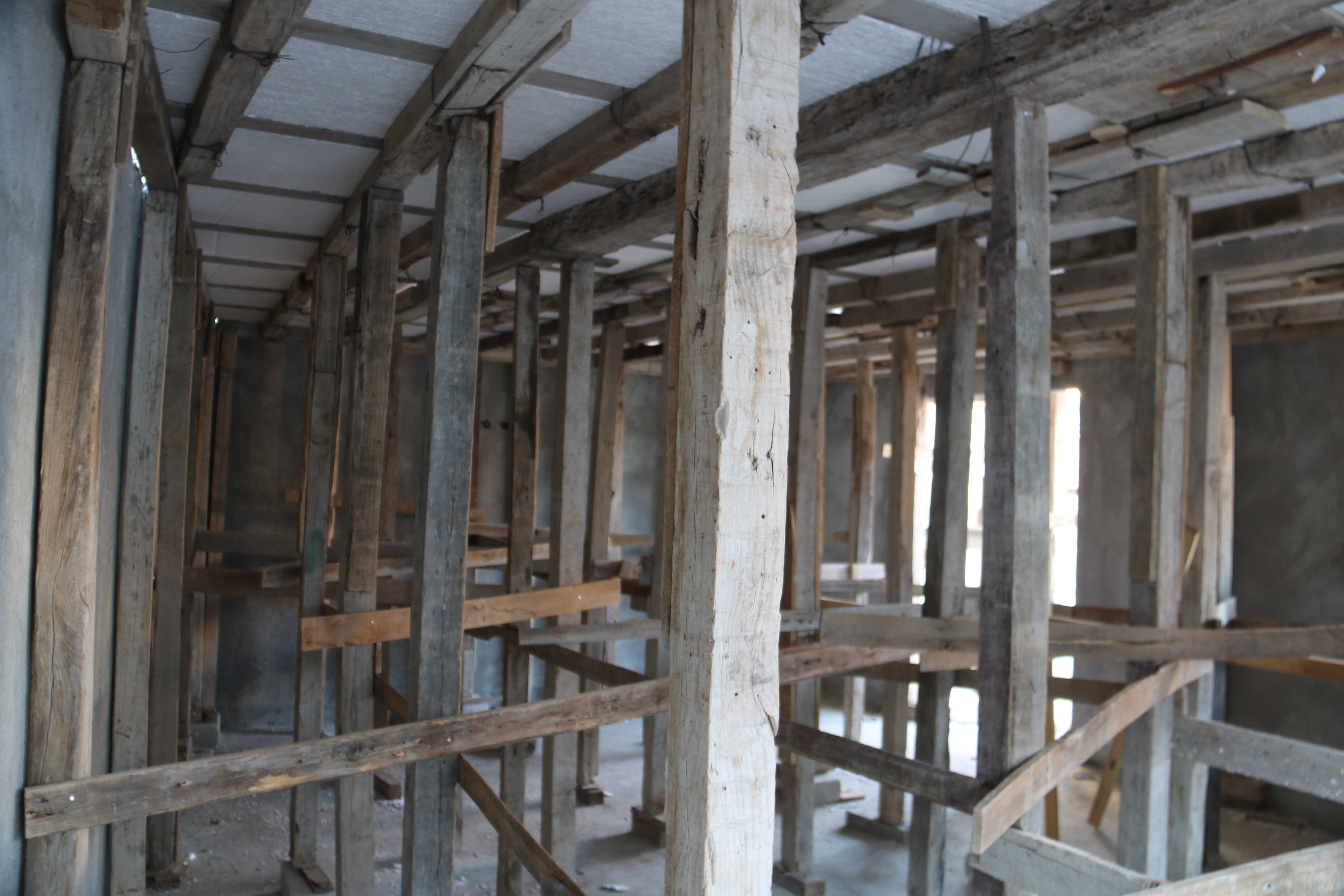

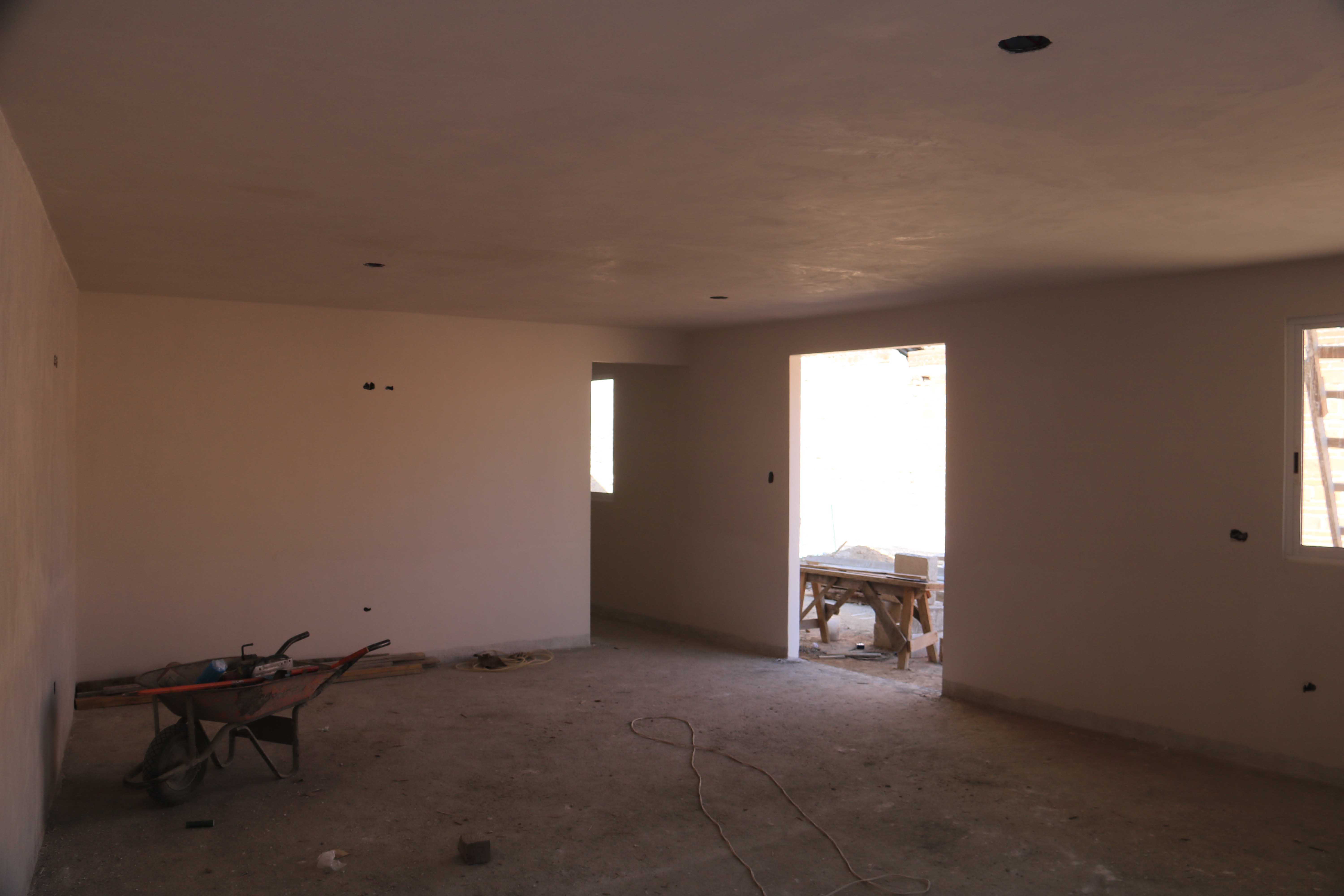

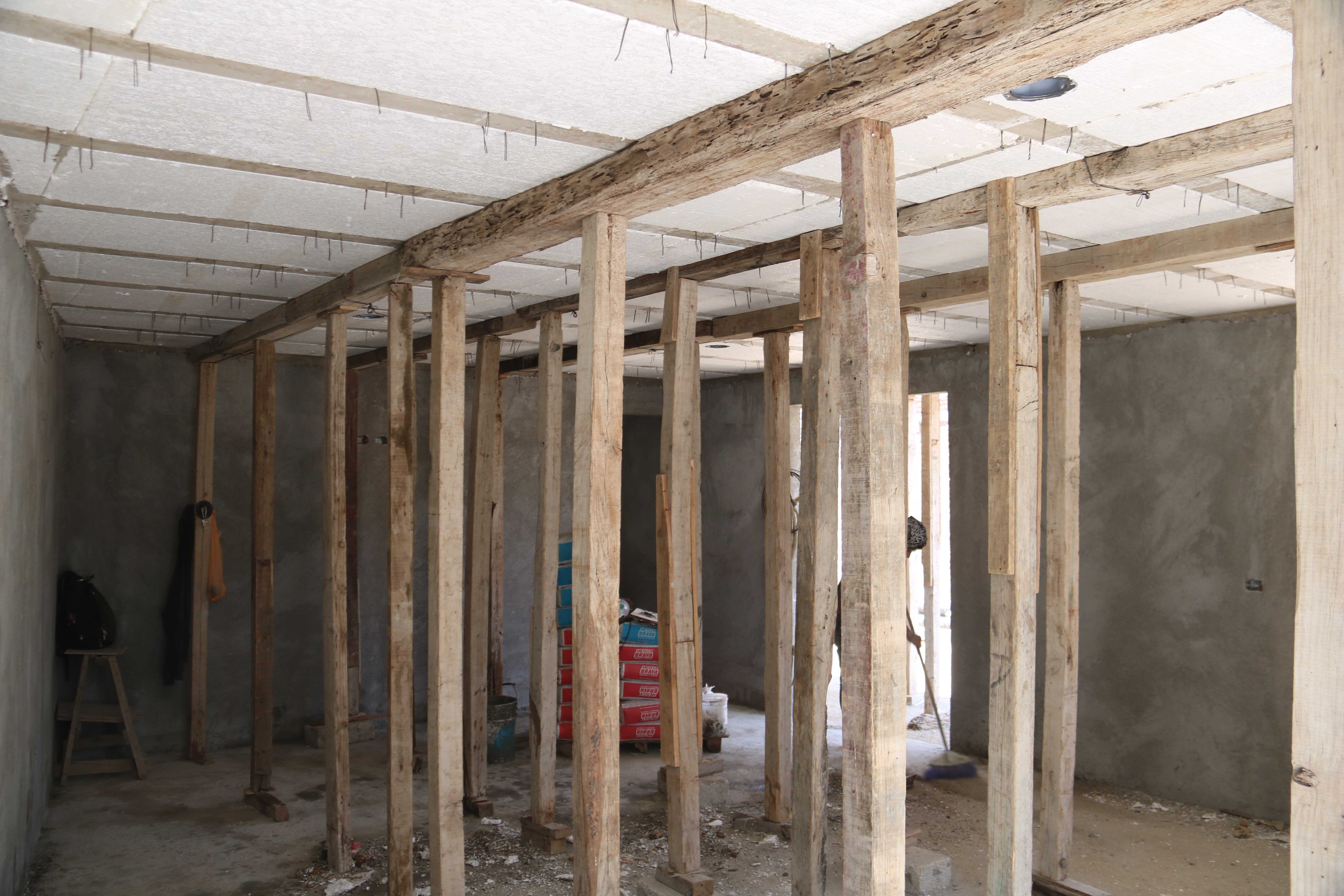

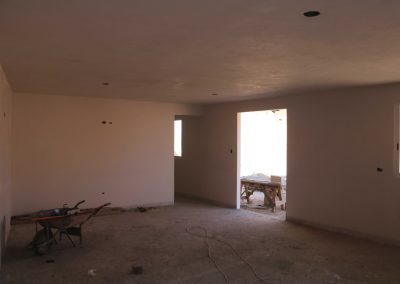

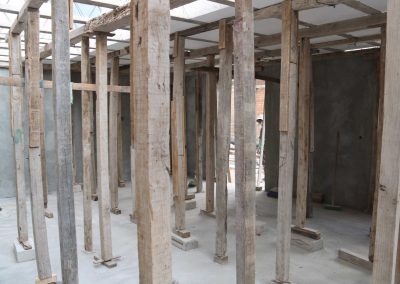

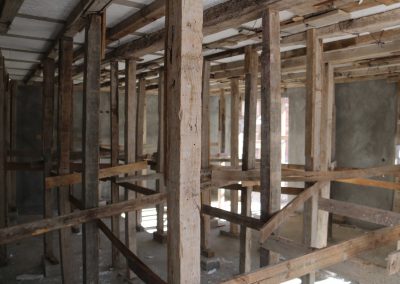

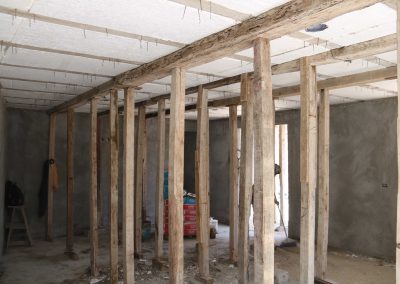

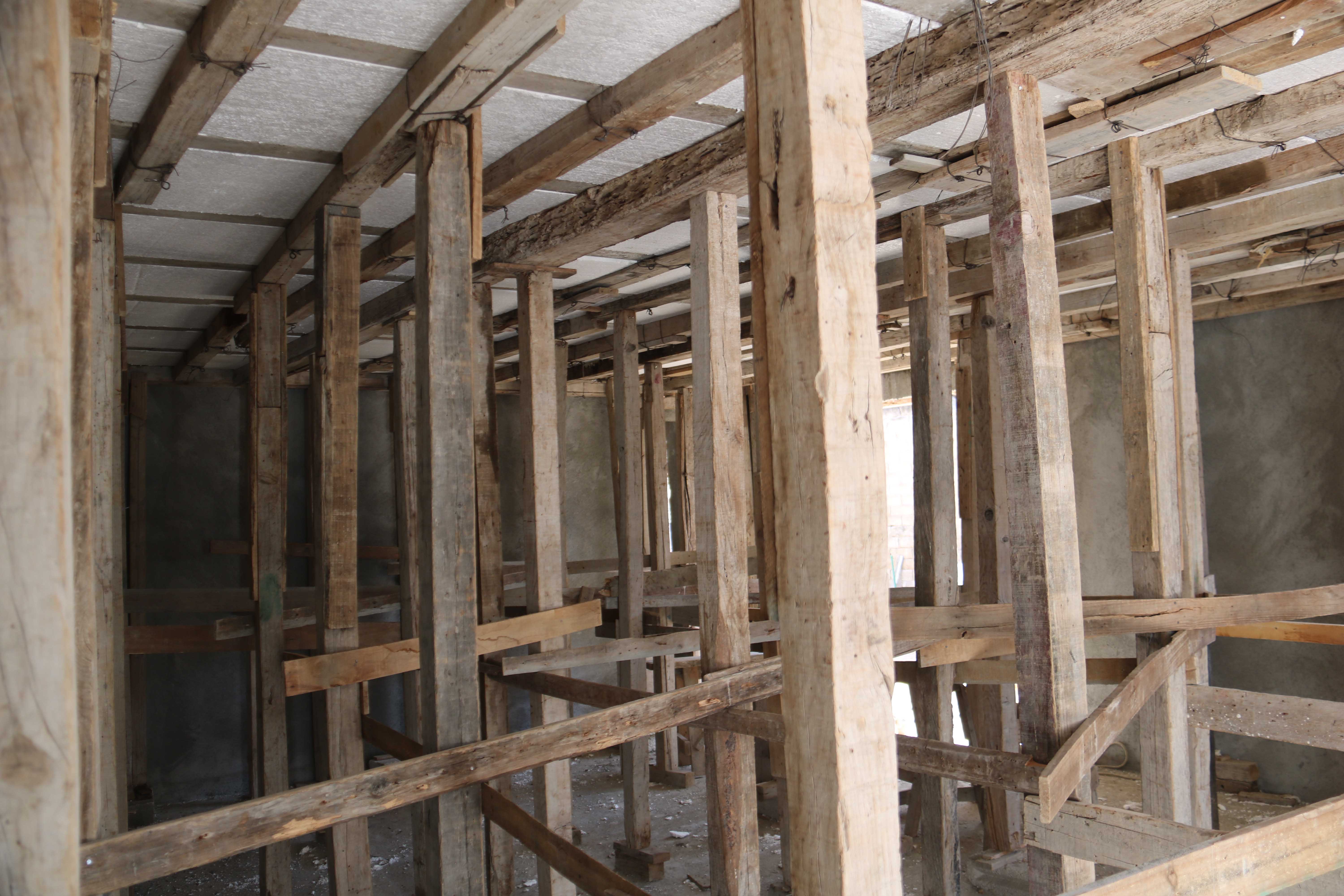

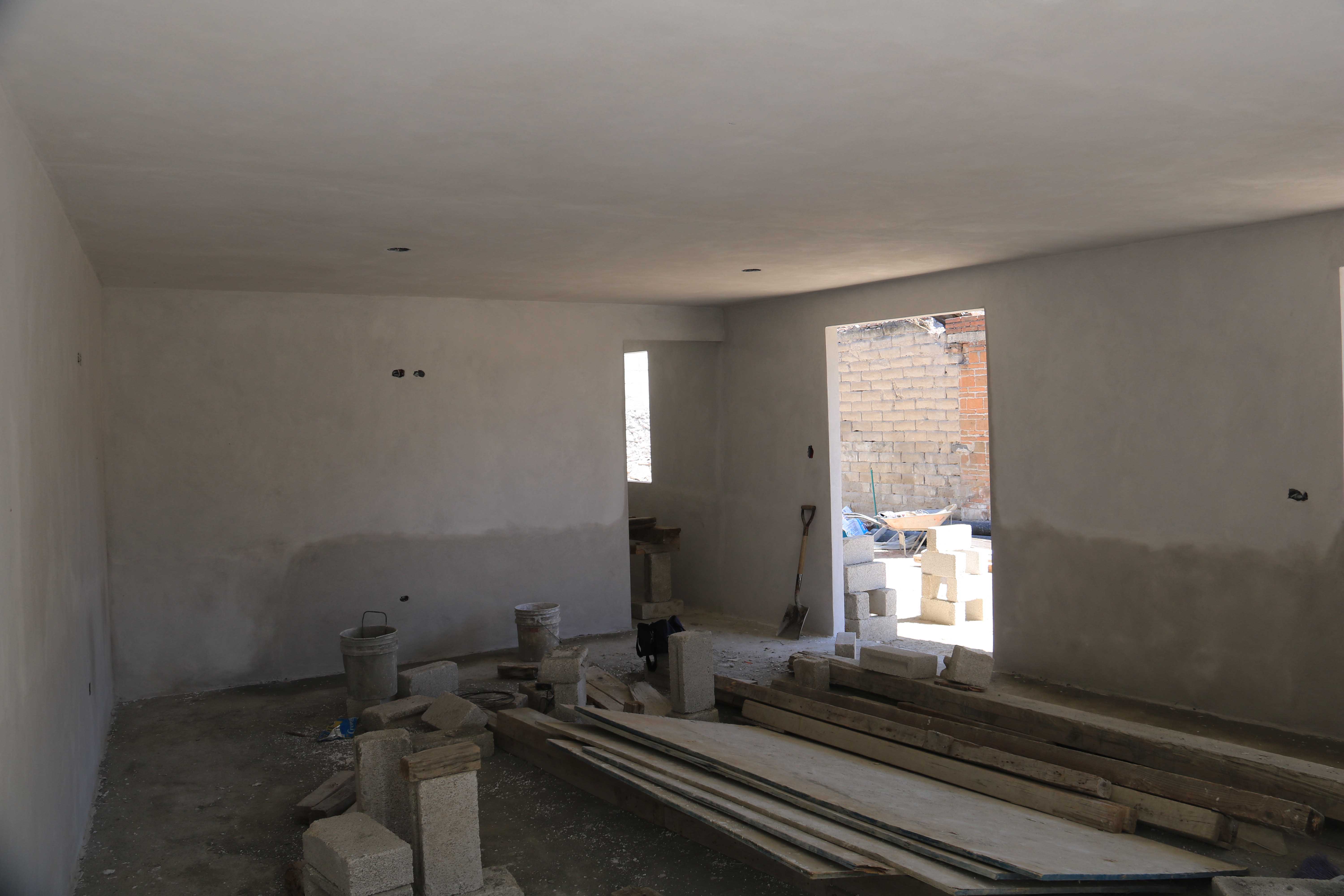

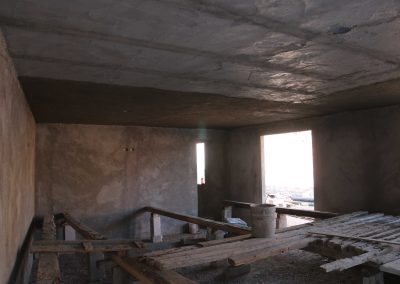

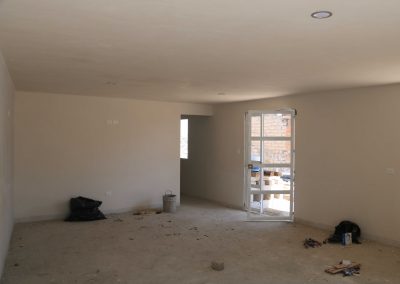

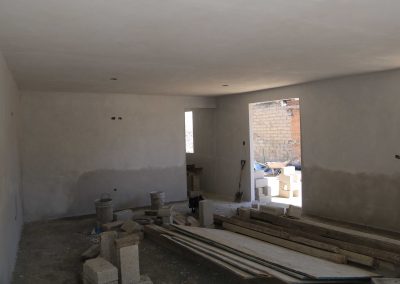

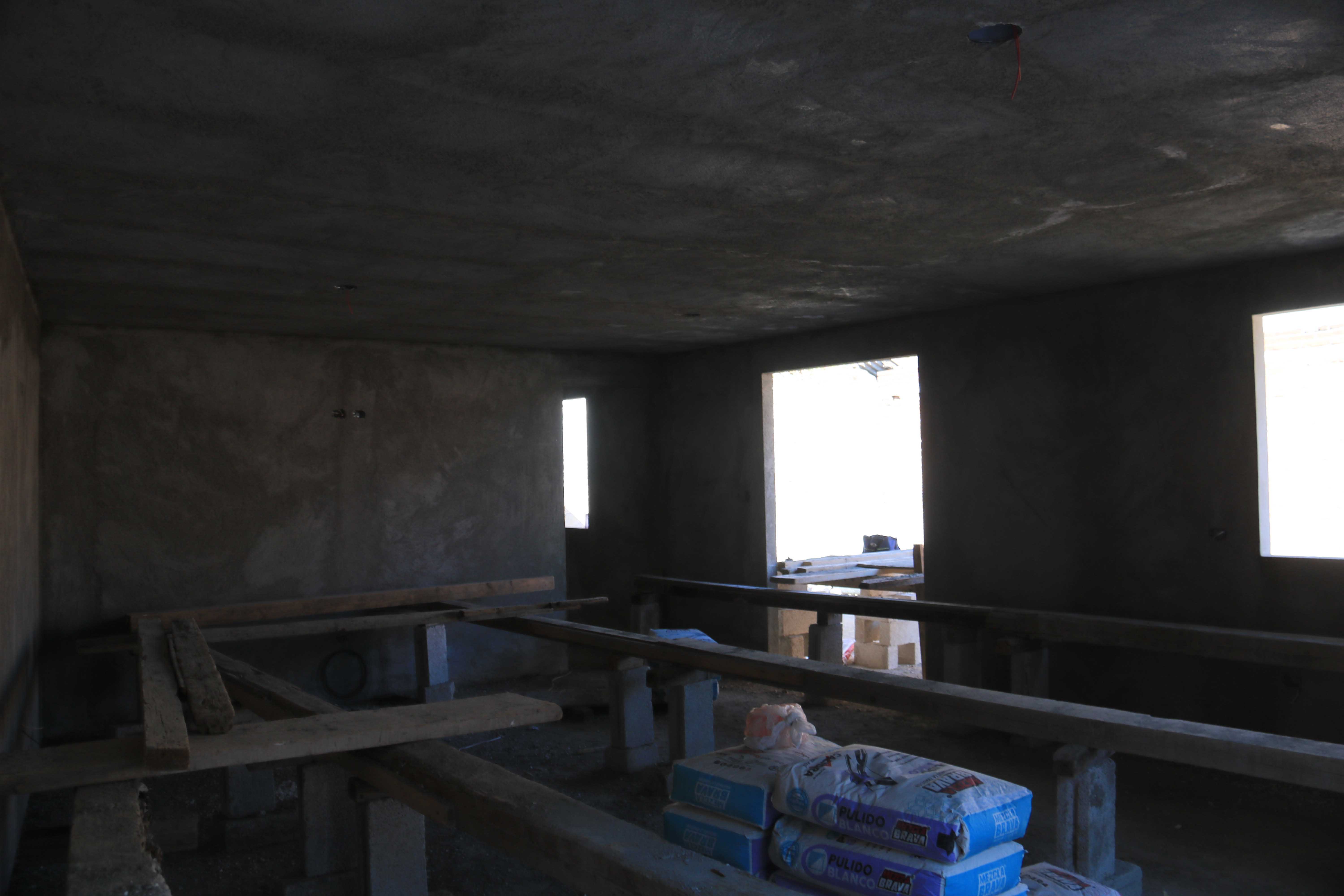

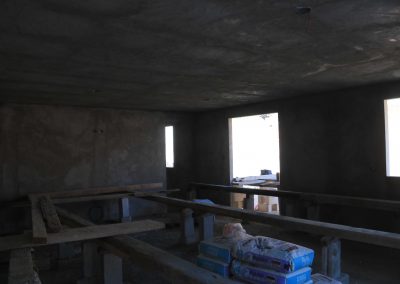

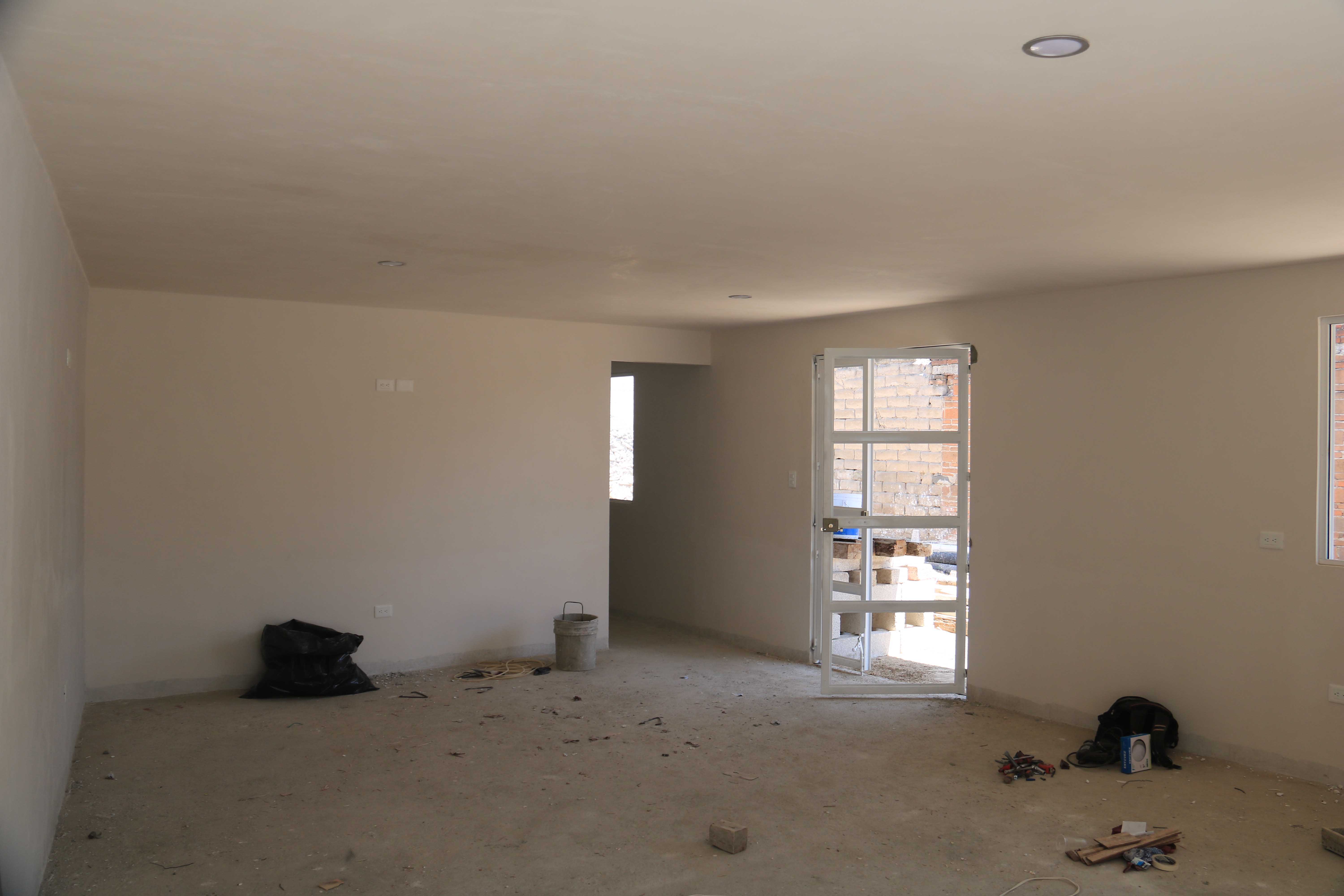

Interior
